Subterranologie - Consolidation

La consolidation des carrières a pour but de conforter les zones à risque, aussi nombreuses soient-elles:

Ciel fissuré, fontis (effondrement du ciel de carrière qui au fur et à mesure remonte à la surface.), route passant au dessus, taux de défruitement trop important (proportion du minerai exploité (surface des galeries / surface totale) etc.

Cette page aura pour but de différencier les manières de consolider ces carrières.

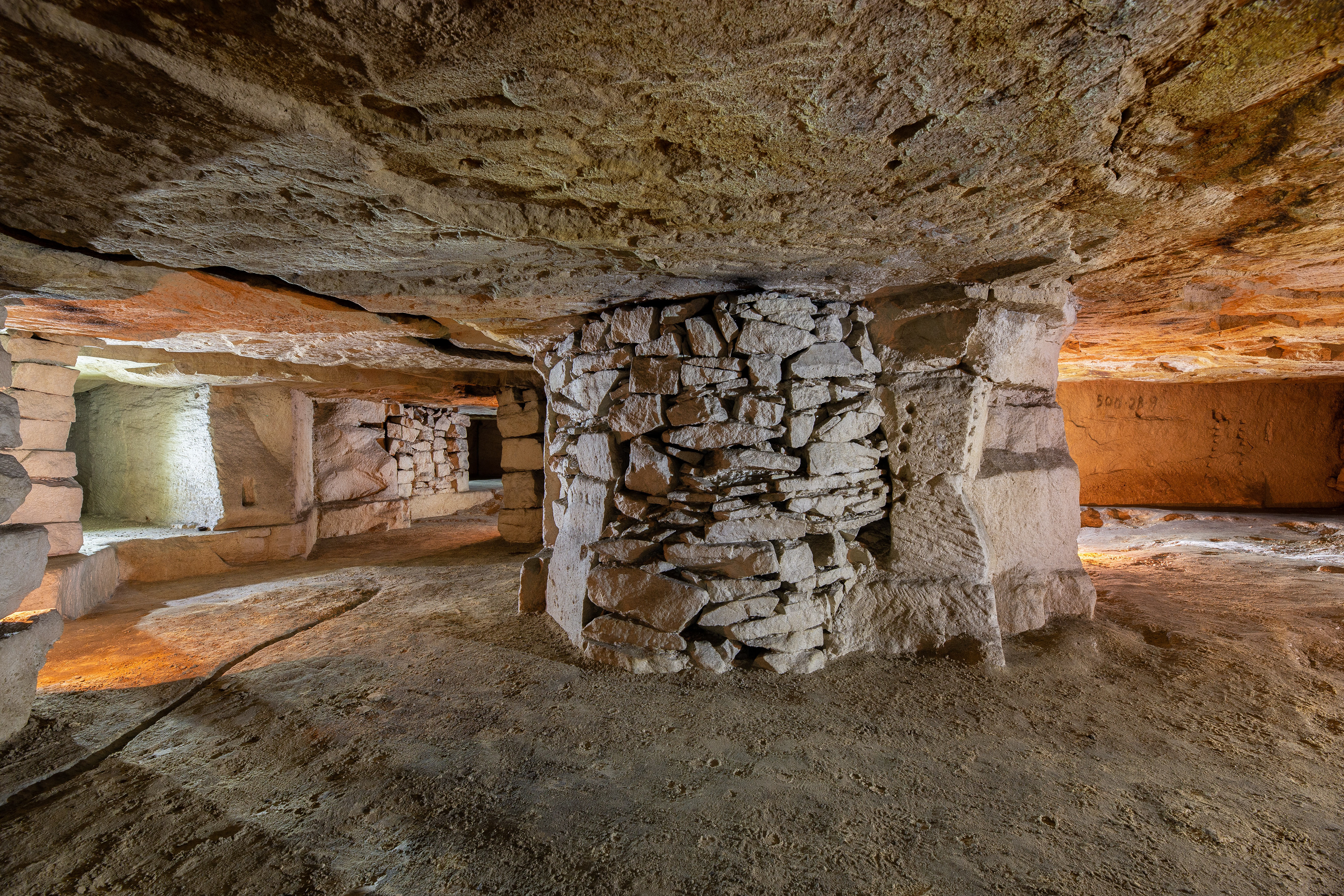

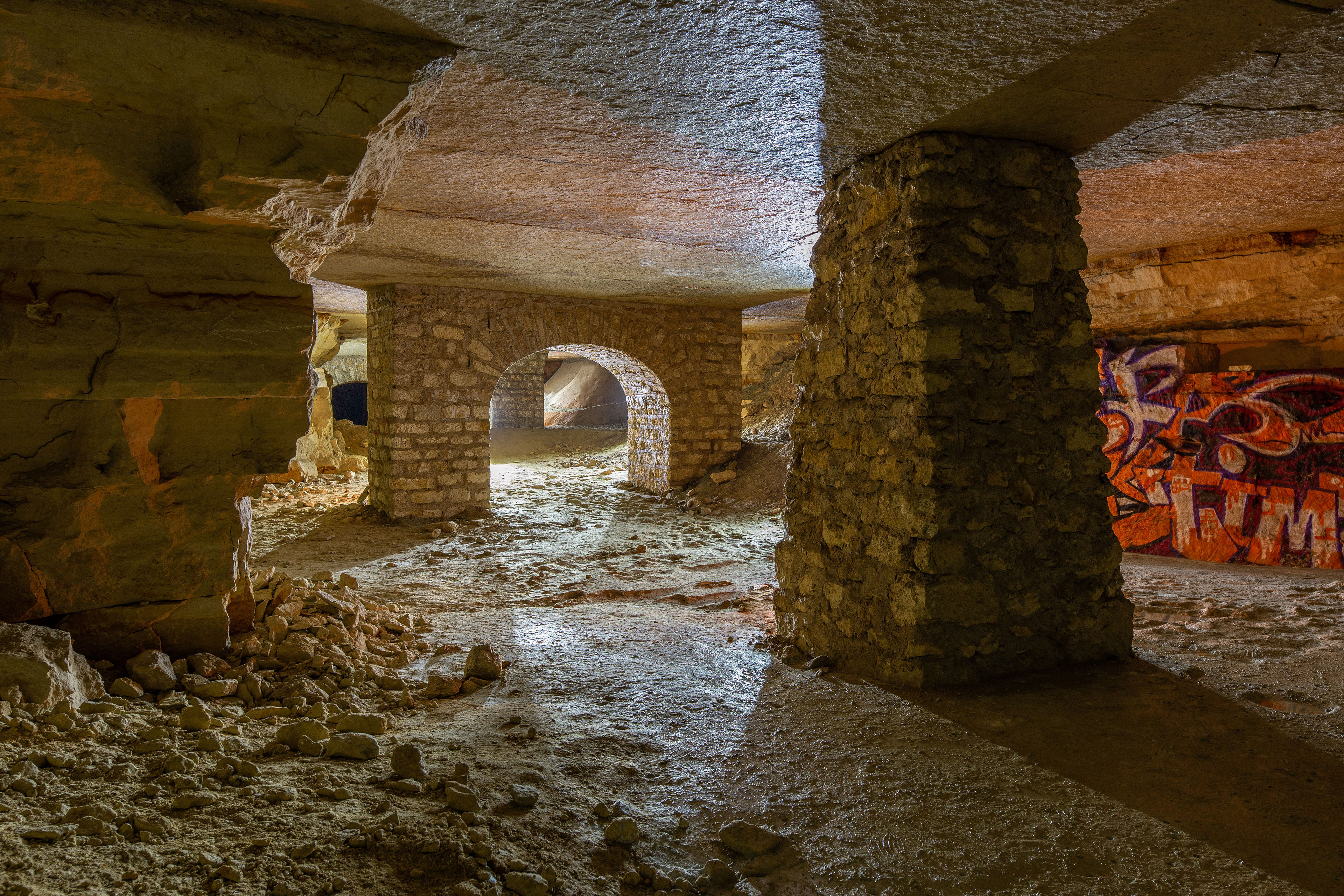

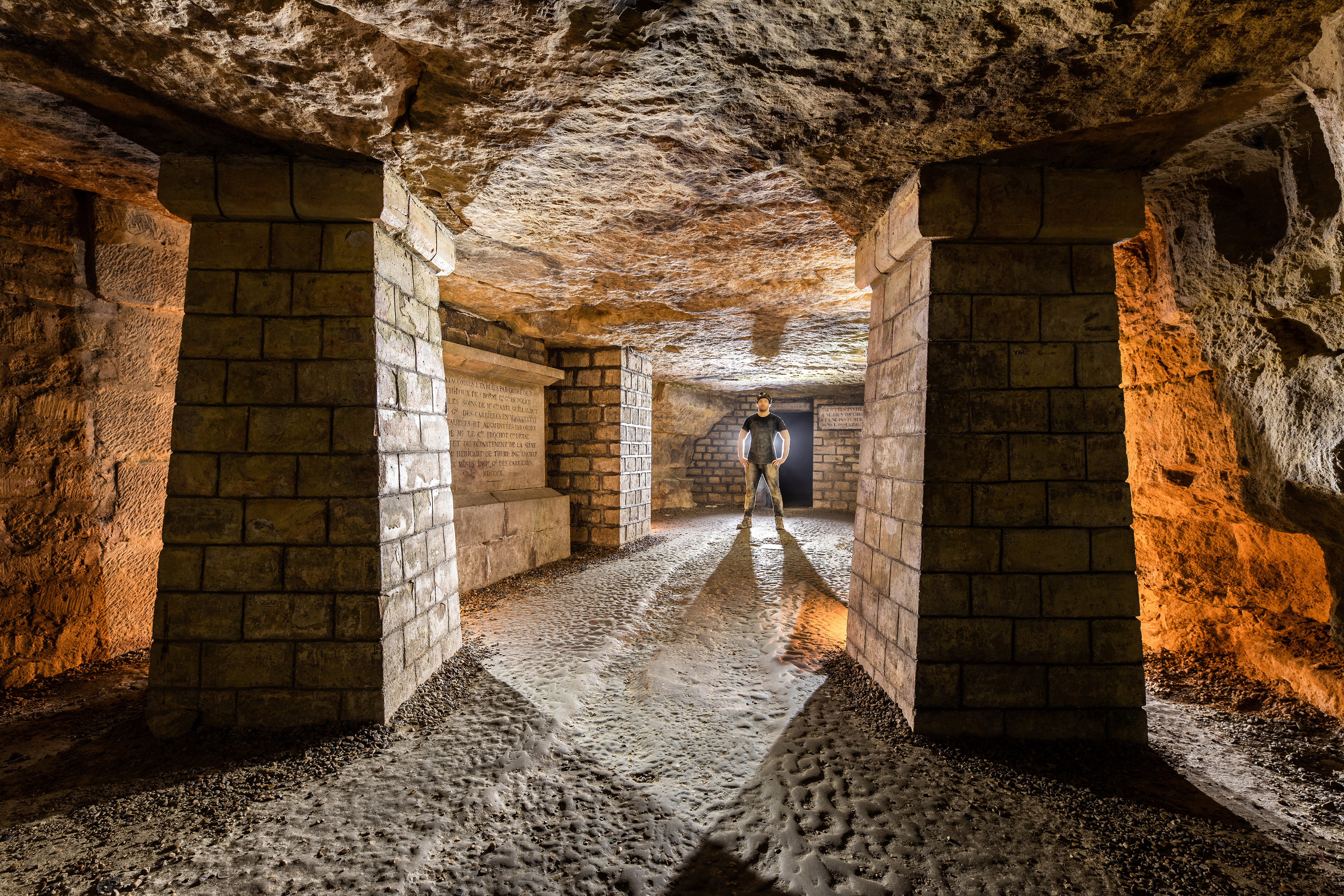

Les piliers maçonnés :

Ils ont pour but d'assurer la stabilité des cavités. Ils présentent la solution la moins coûteuse contrairement au comblement, injection, terrassement ou foudroyage de la cavité. Ces piliers sont en moellon (pierre de taille) ou parpaing.

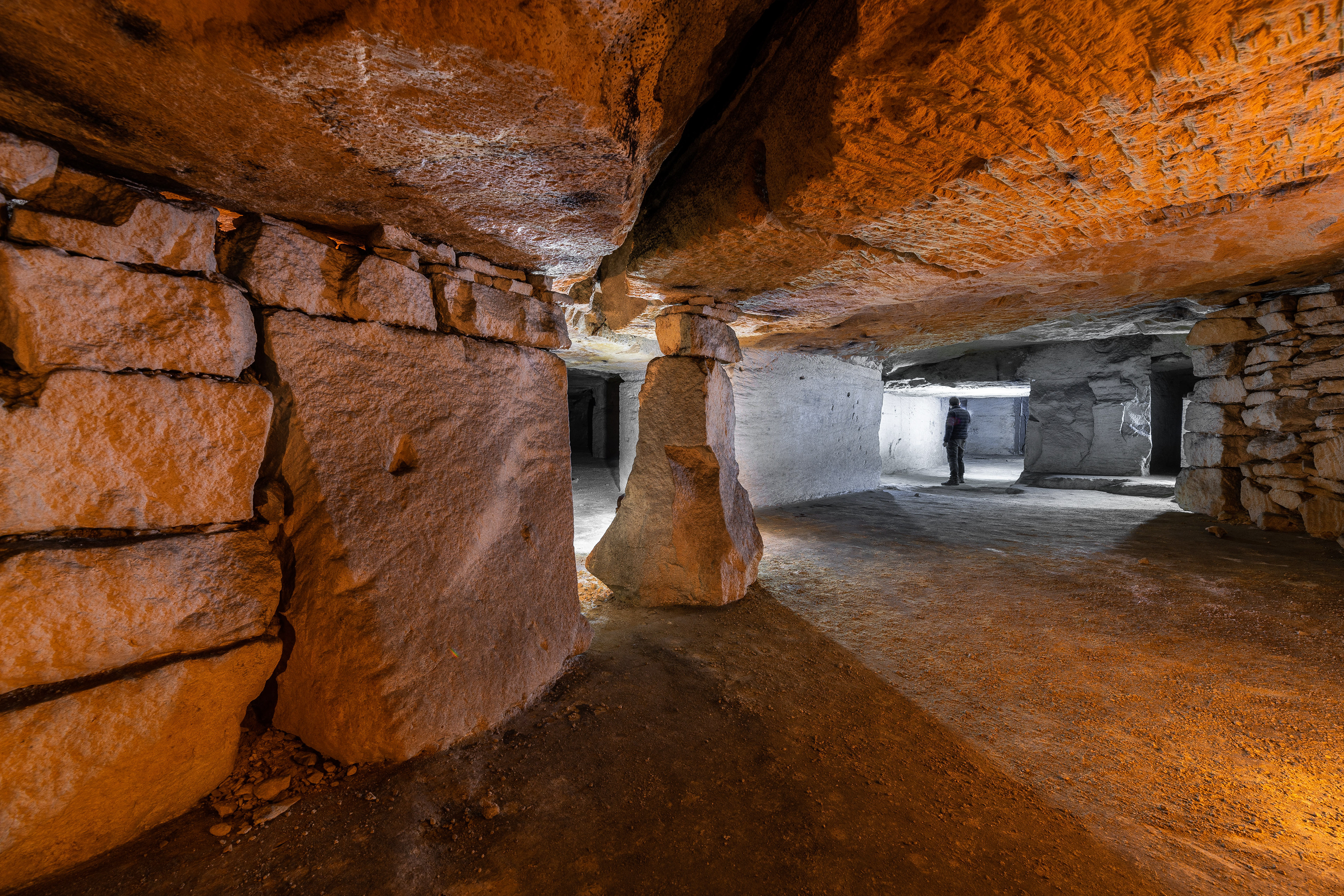

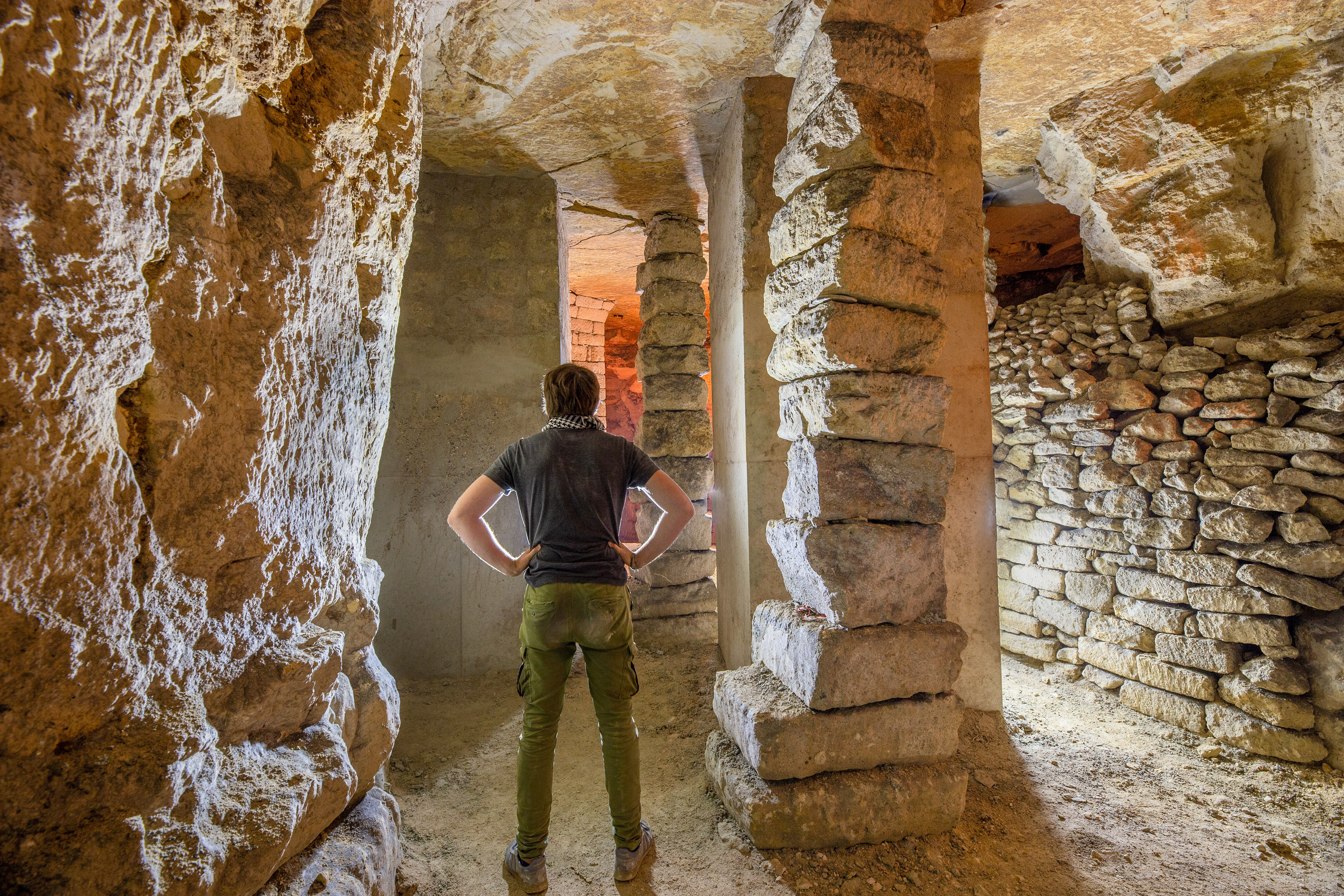

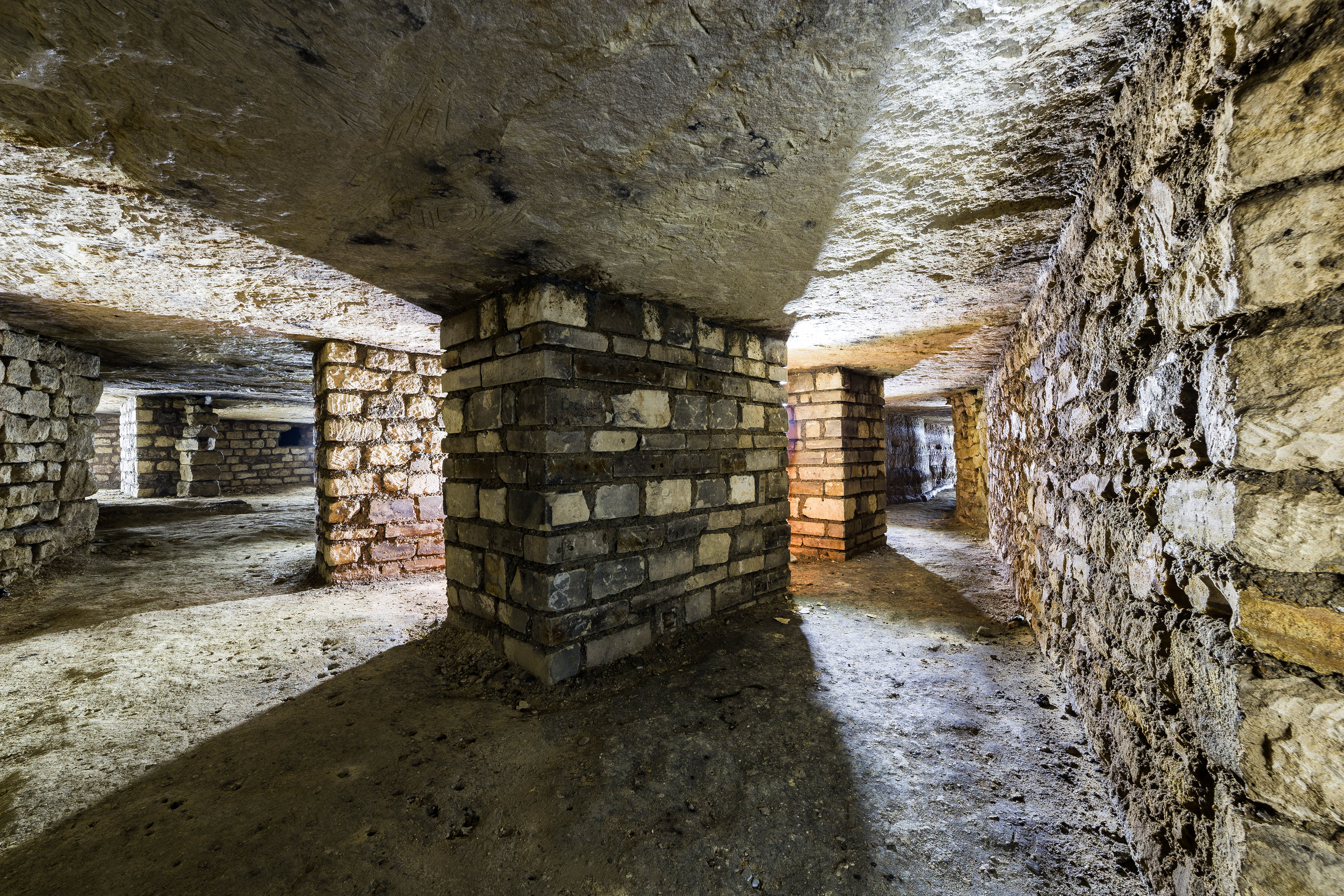

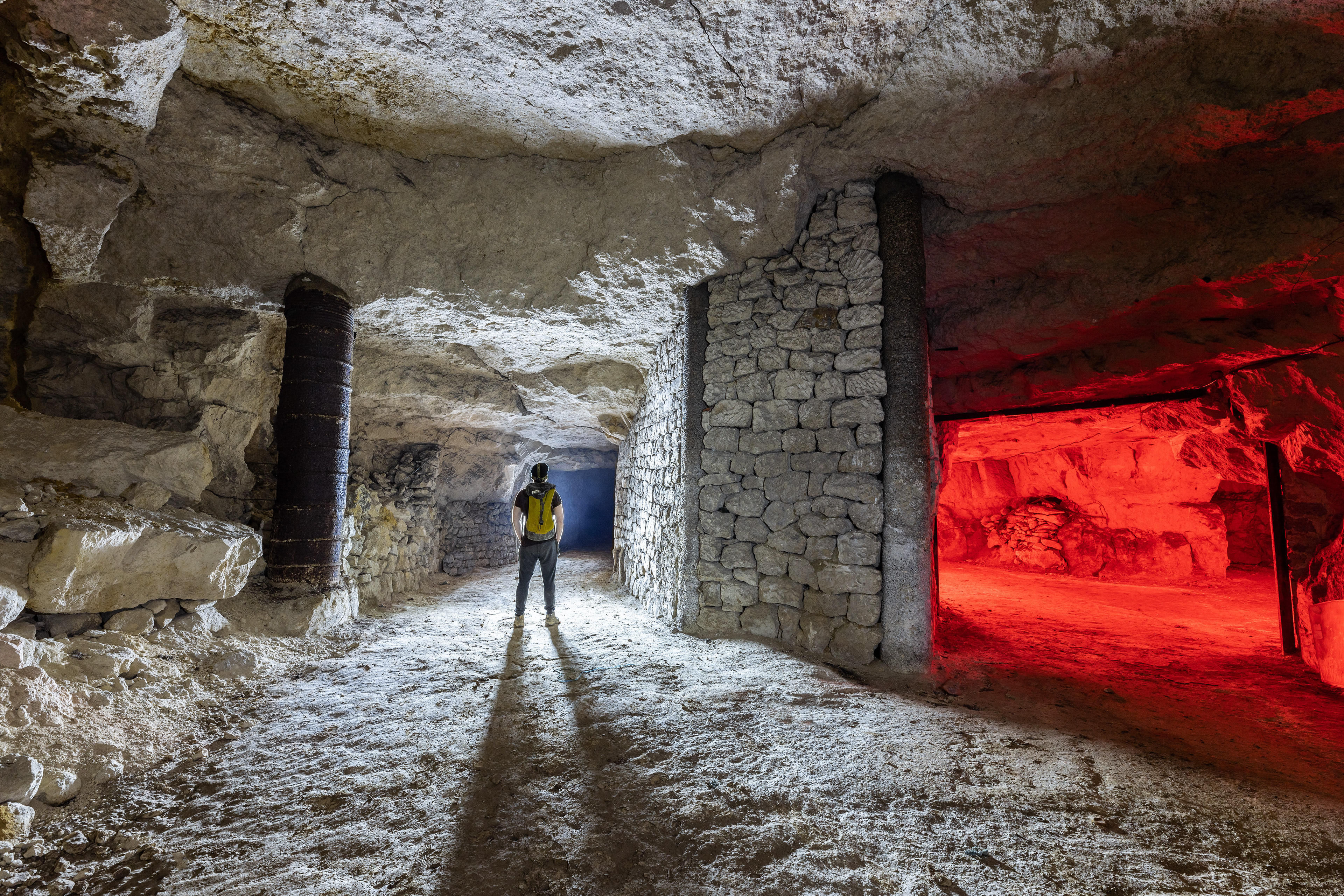

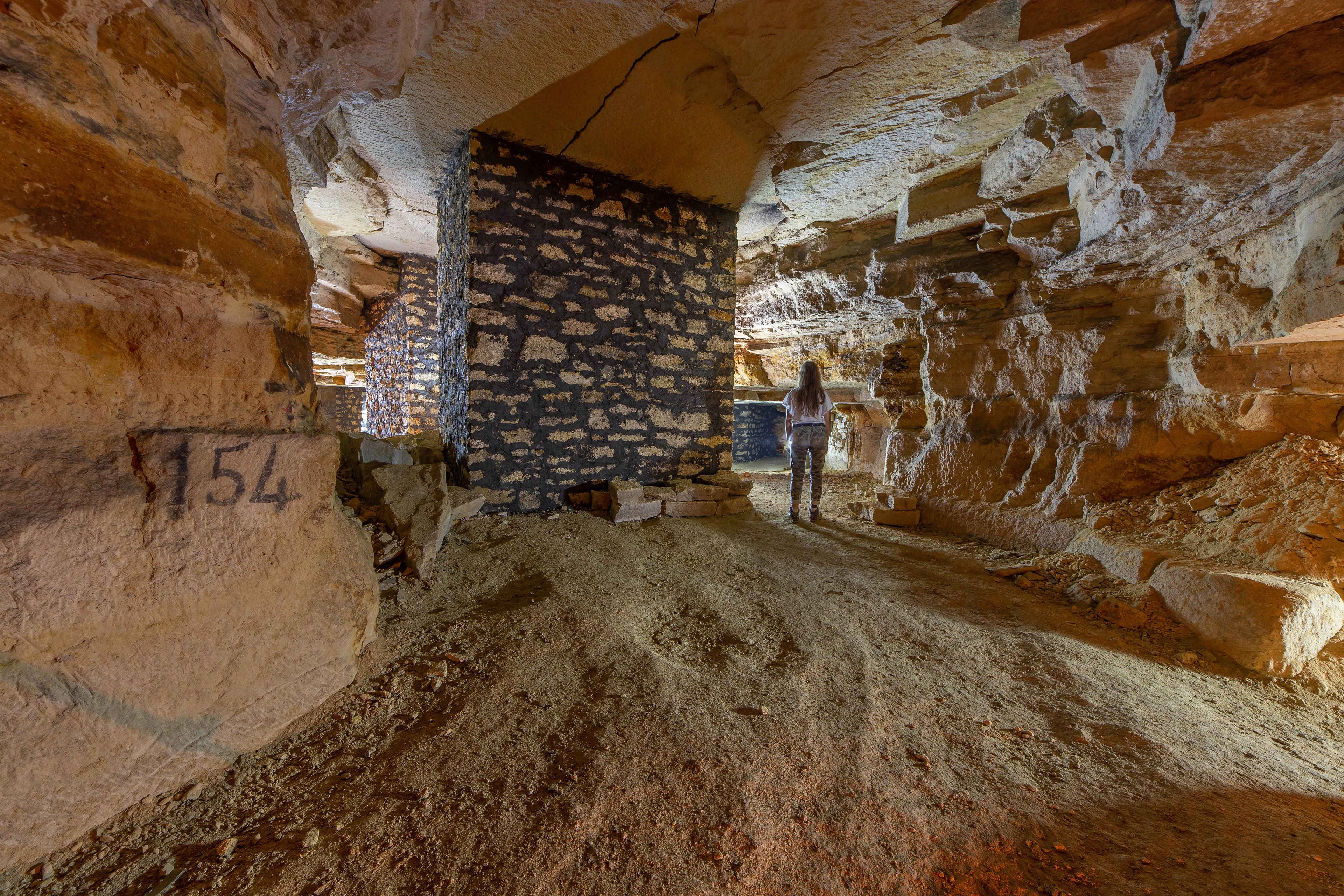

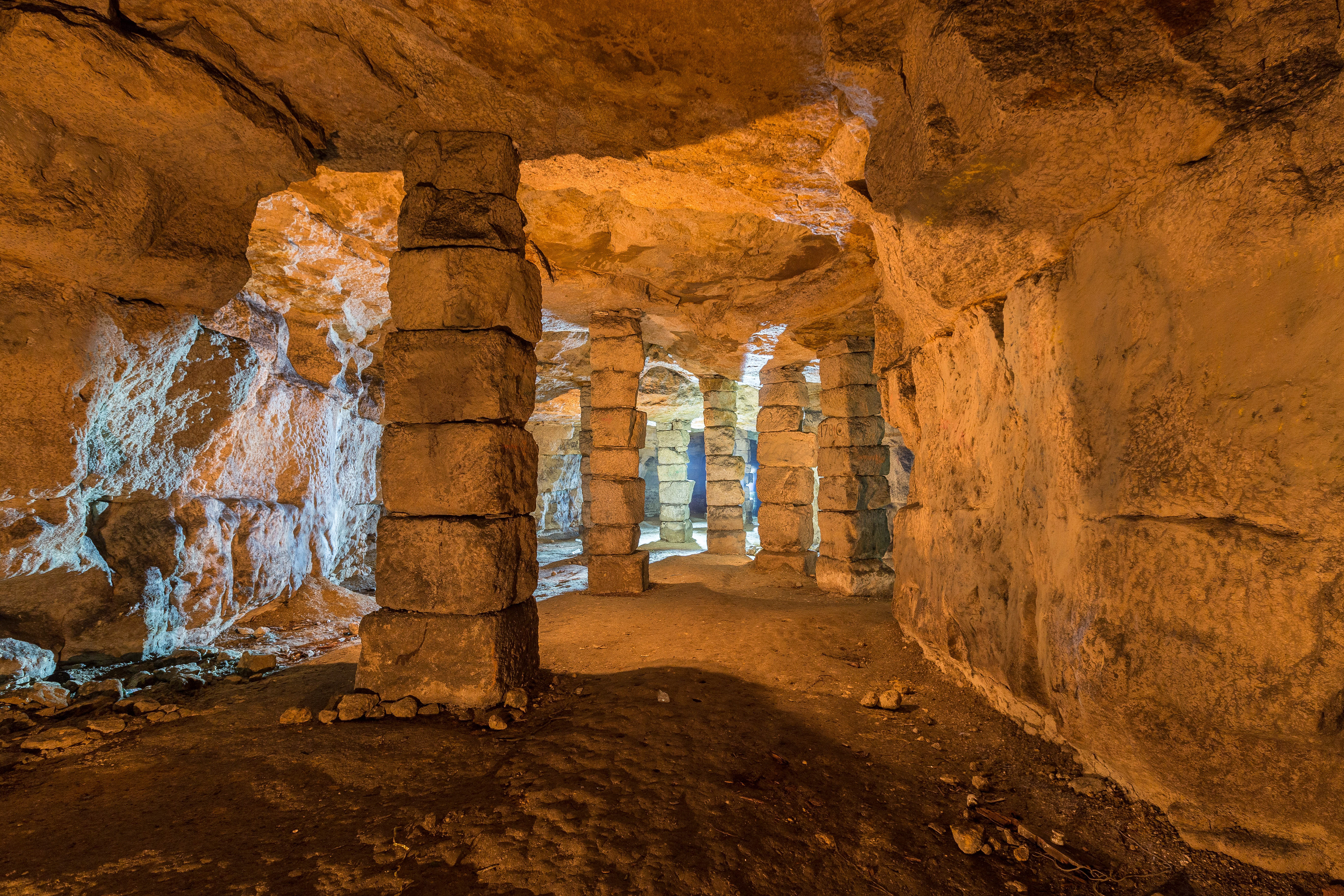

Piliers maçonnés

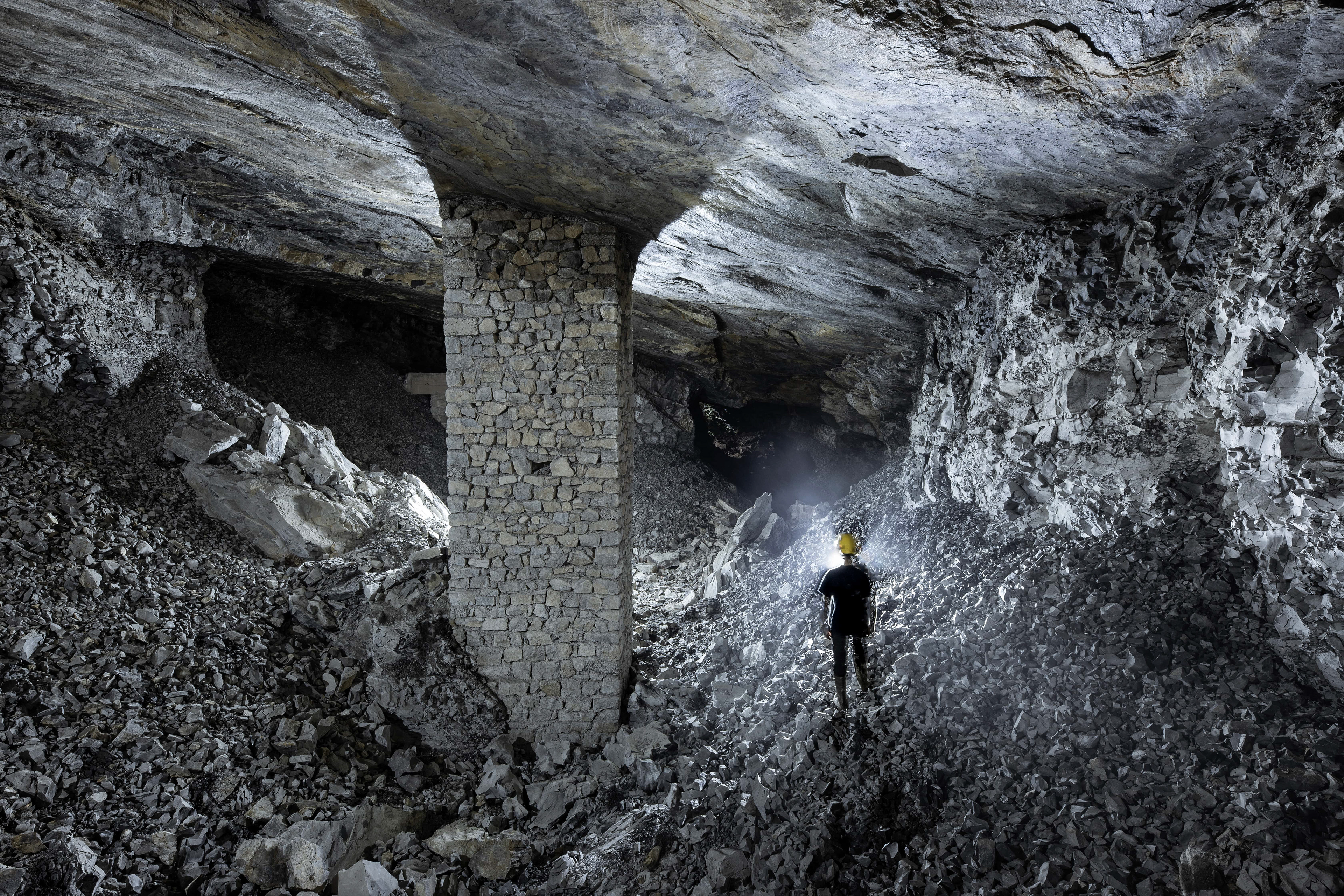

Gigantesque pilier rond.

Gros piliers de soutien

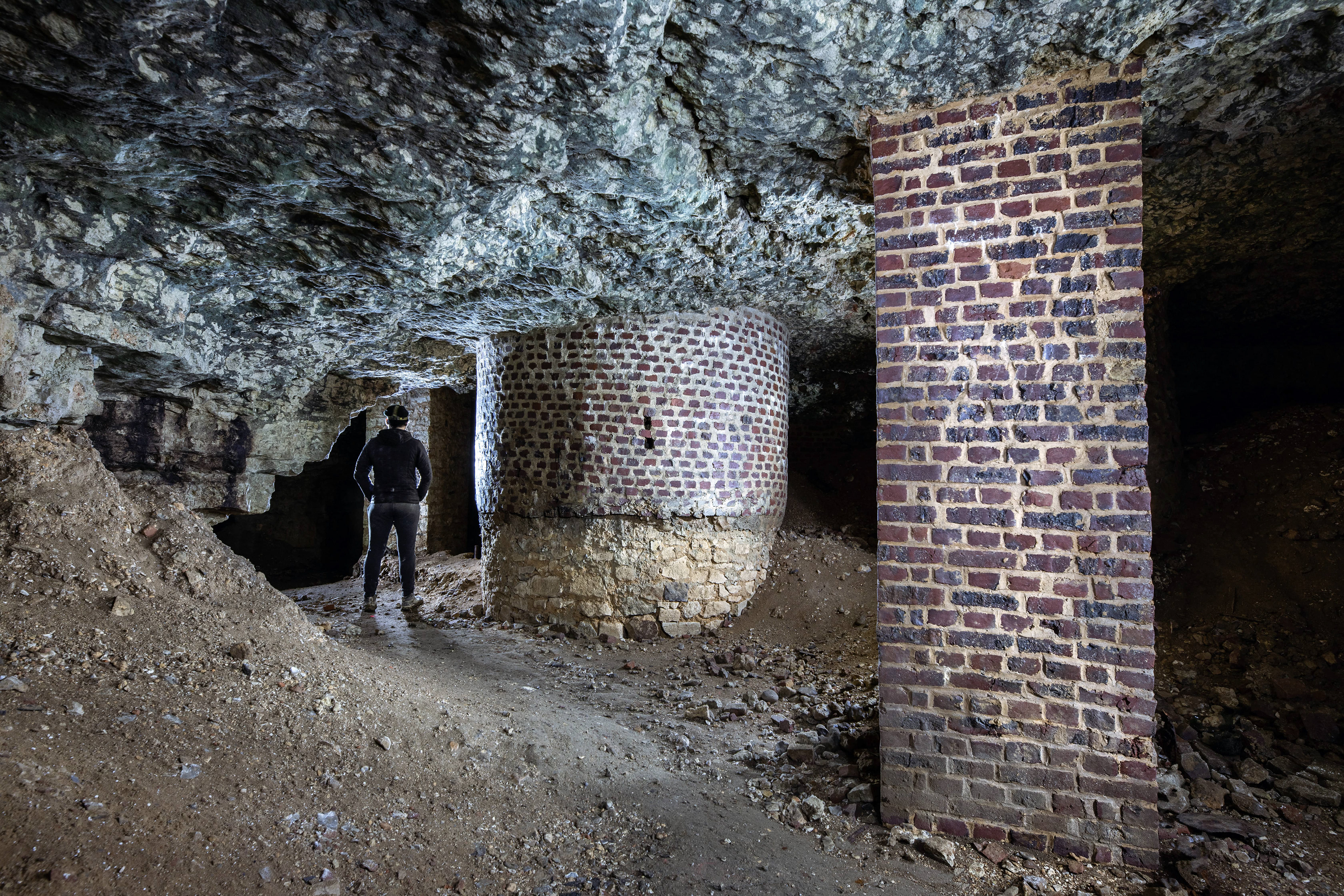

Piliers en brique dans une carrière de craie

Ancien abri de défense passive datant de la seconde guerre mondiale destiné au personnel et voyageur de la SNCF.

Chemin conduisant à l'escalier

Pilier fortement consolidé

Pilier dont l'encorbellement débute du sol, chose rare.

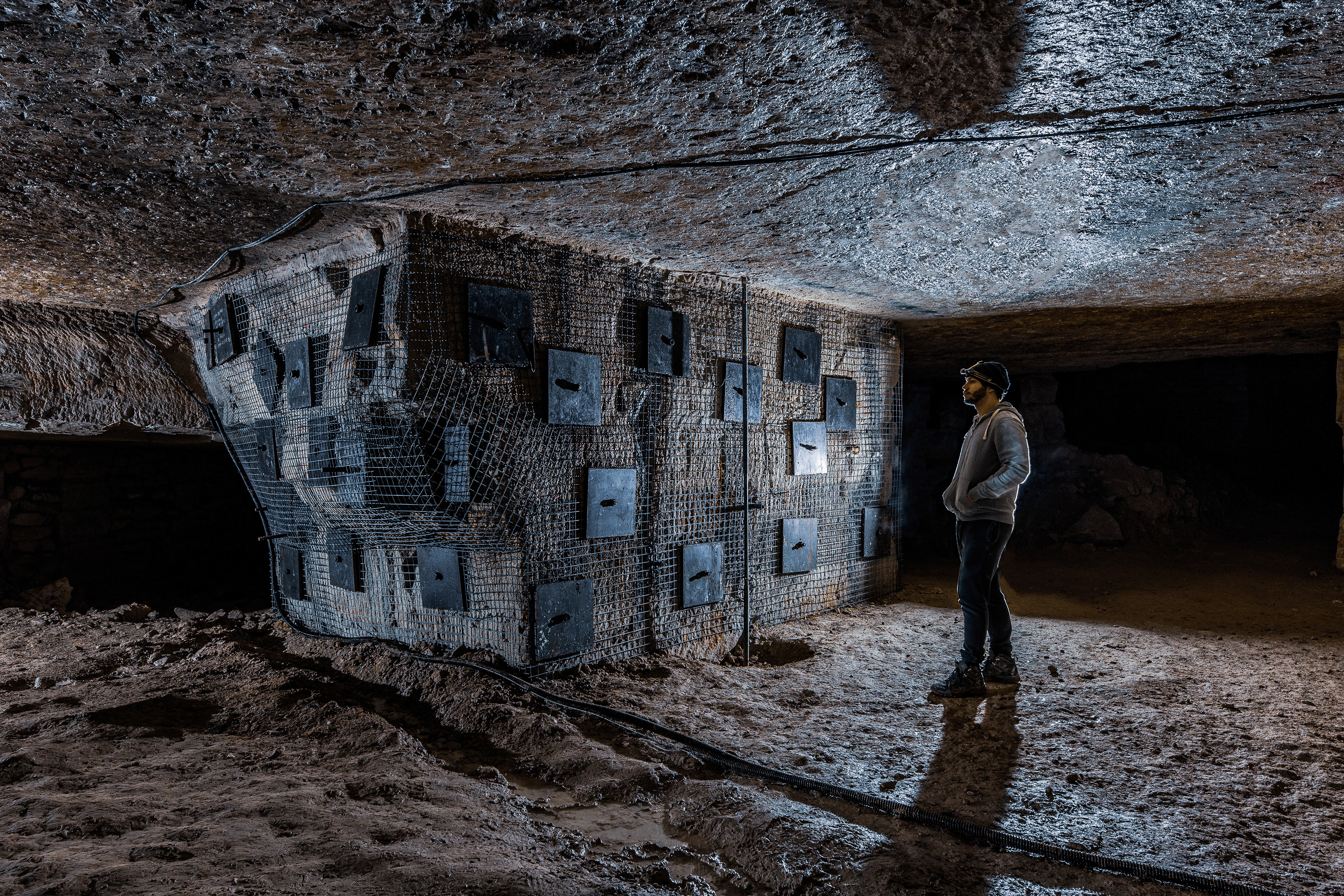

Ce pilier commençait à s'écailler à cause de poids qu'il doit soutenir, il a donc été renforcé.

La fourche

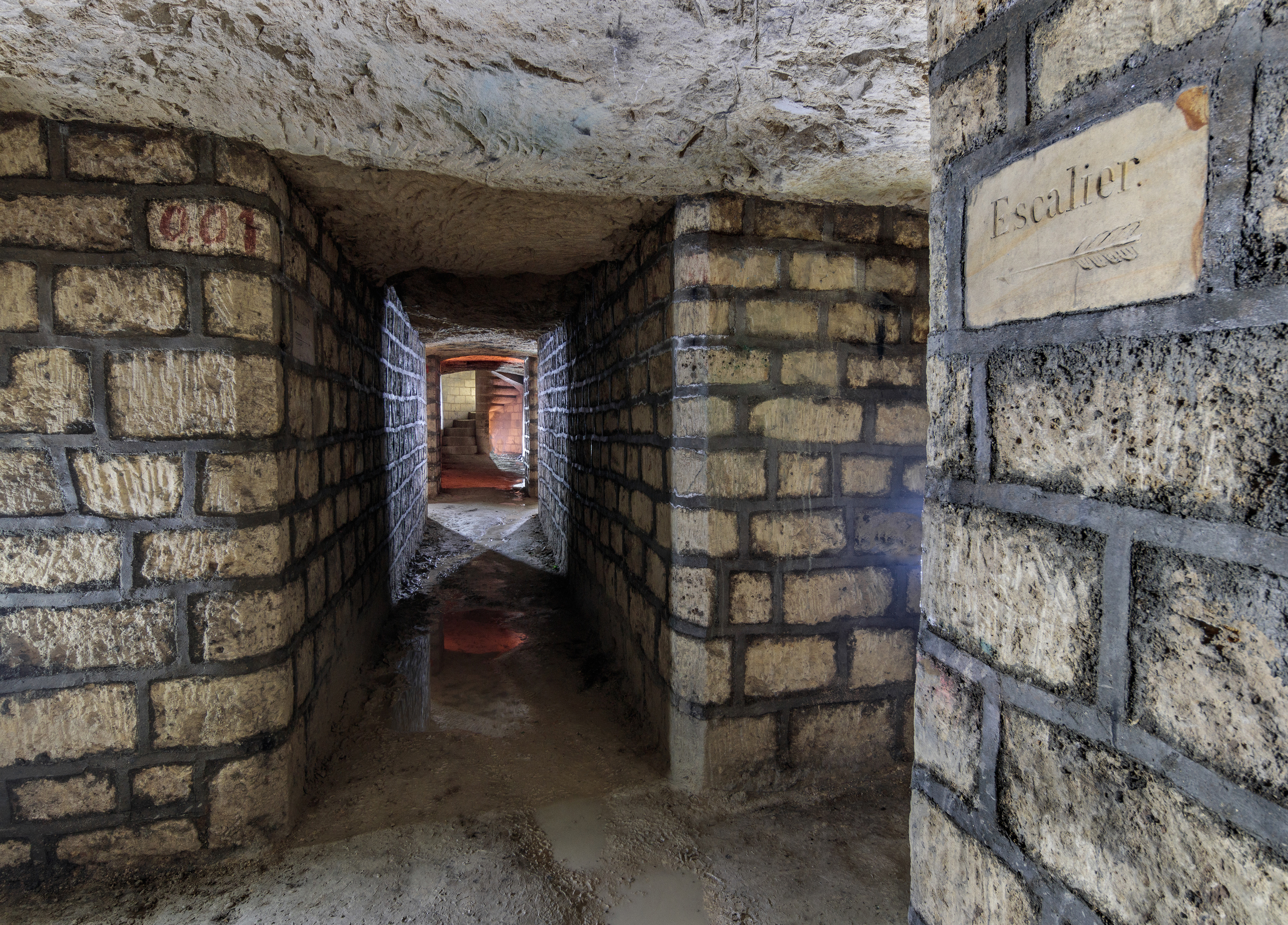

Pierre gravée indiquant l'escalier

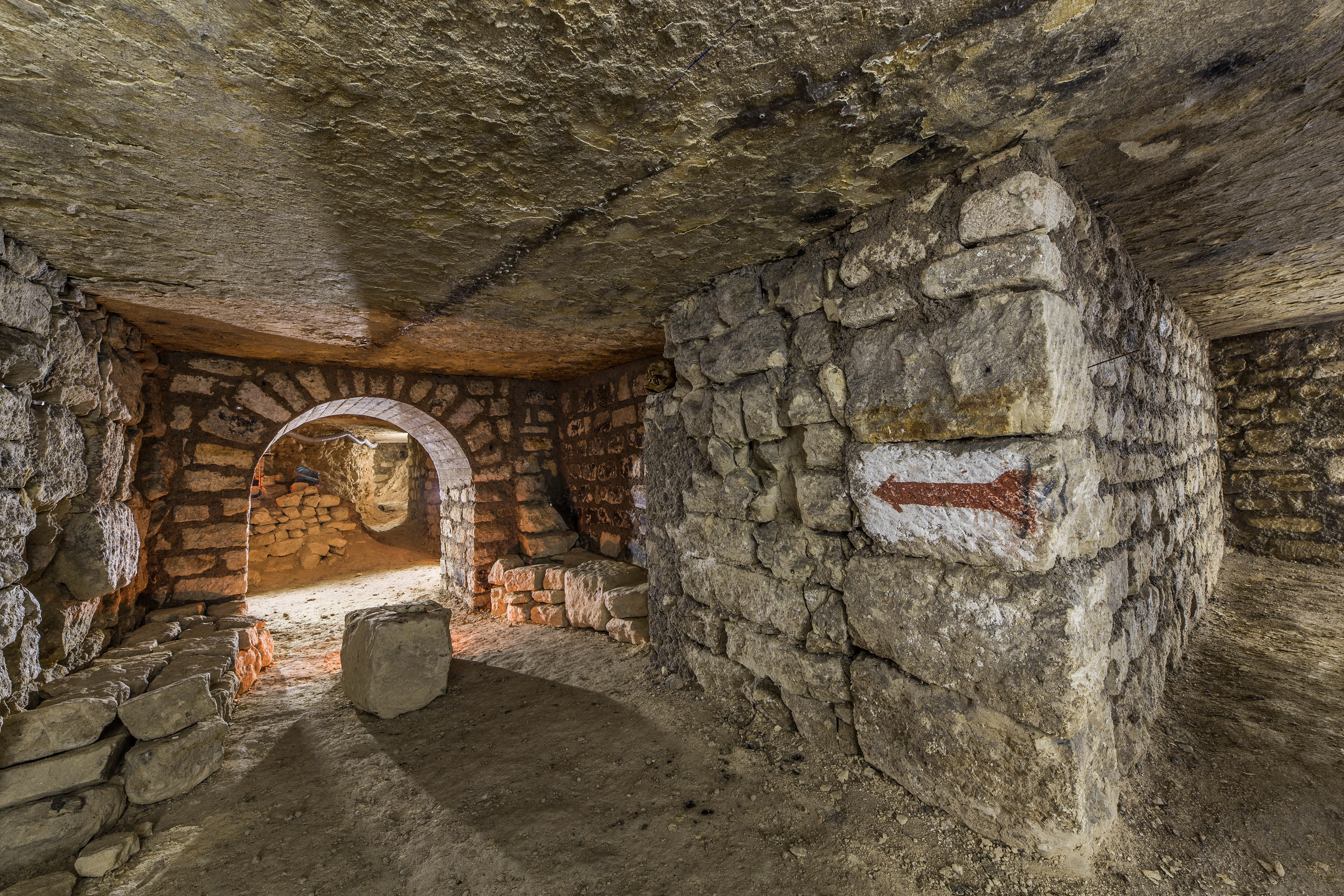

flèche dans un abri de défense passive

Gigantesque pilier en pierre à ciment

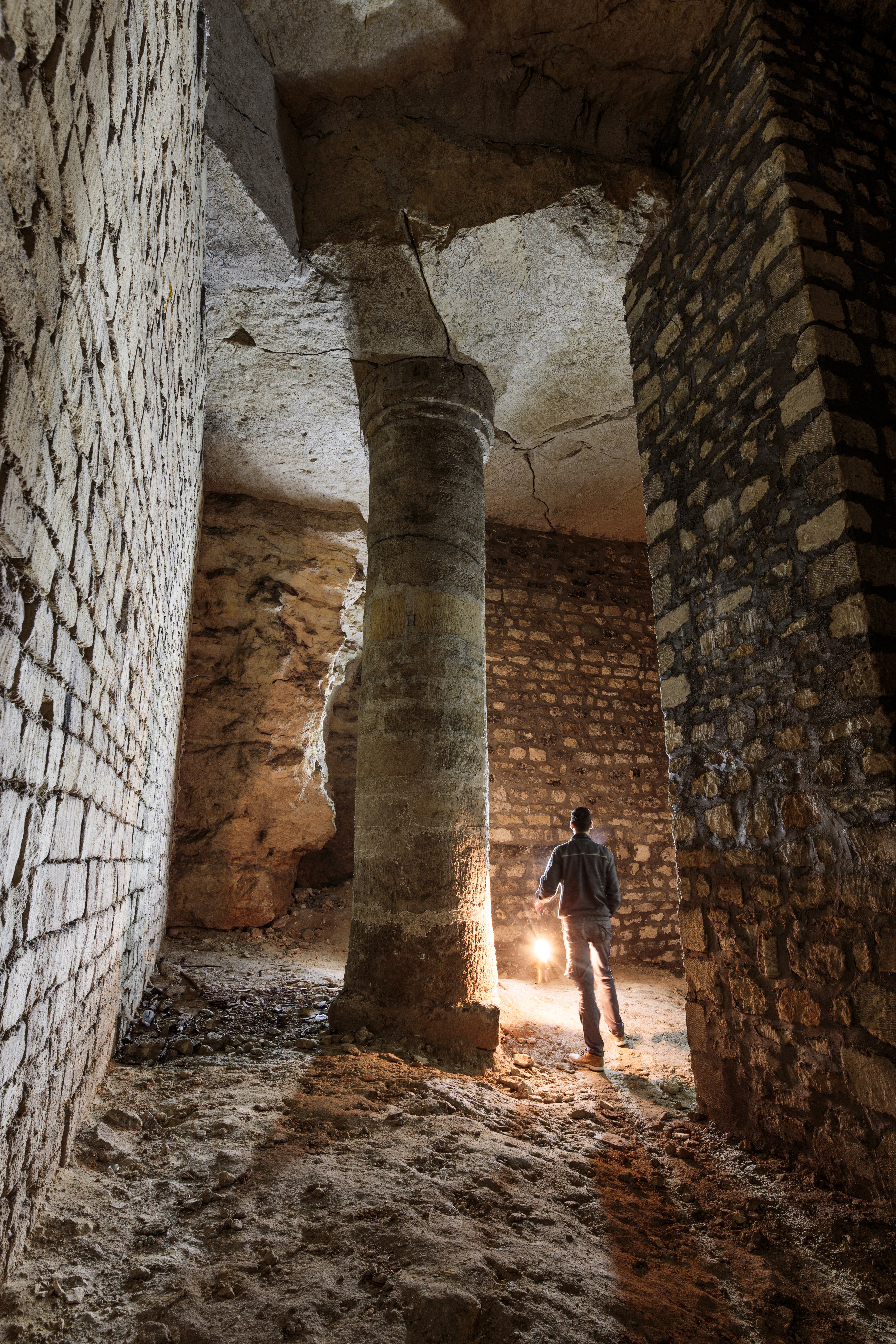

Joli pilier rond

Piliers constitués de moellons extrait dans cette carrière de gypse

Pilier à encorbellement

Piliers recouverts de plâtre

Pilier constitué de minerai de fer extrait directement dans la mine

Pilier à encorbellement datant de 1998. A cette période, les matériaux privilégiés pour consolider les vides de carrières sont les parpaing. Cette carrière est une exception car le chef des travaux a tenu à garder une certaine harmonie avec le lieu en utilisant des belles pierres calcaire.

Piliers d'un abri de défense passive

Quelques piliers parmi les 1800 qui soutiennent un immense réservoir à eau parisien.

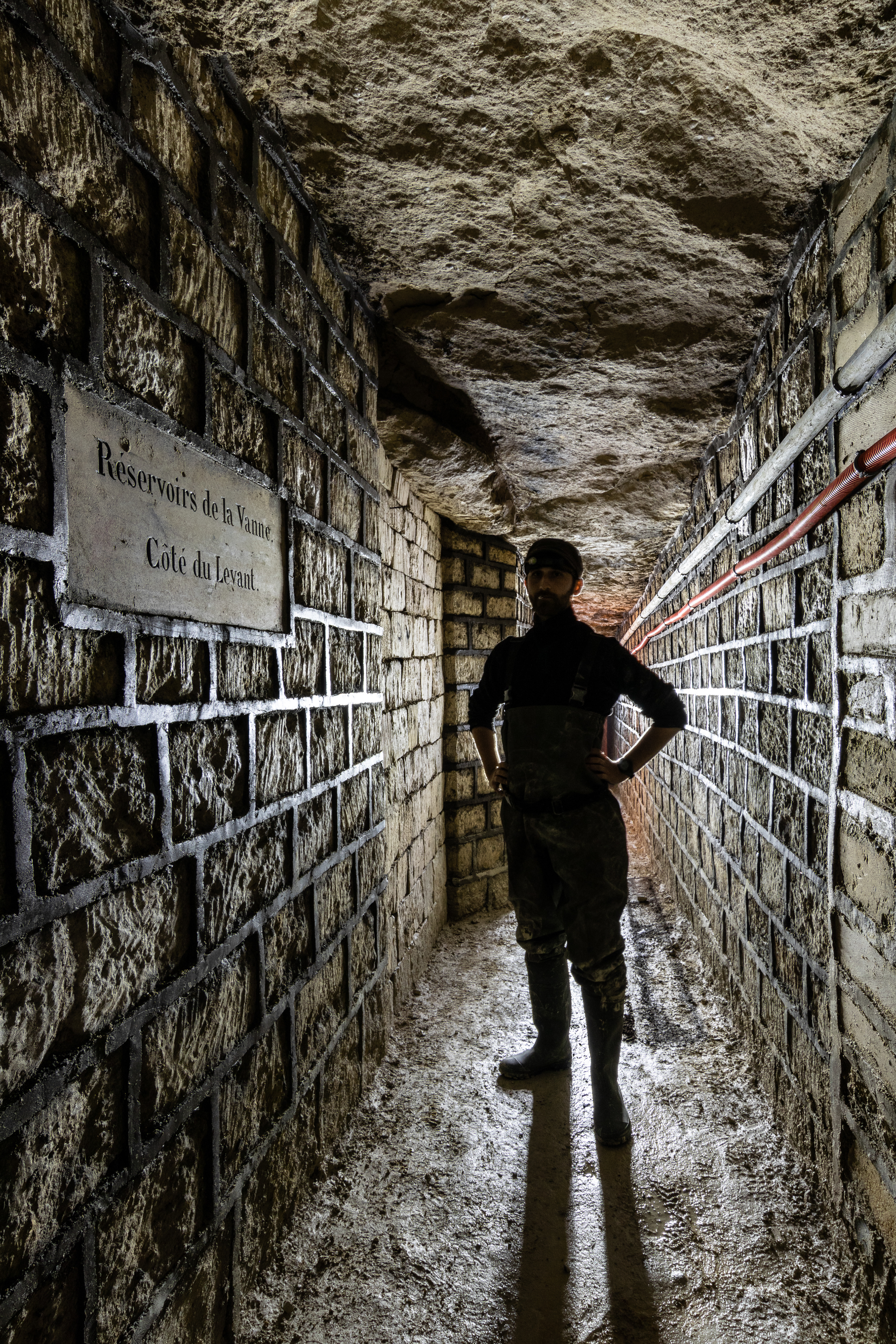

Rue de lubeck, côté du Levant. Consolidation réalisée par les ouvriers de l'inspecteur général des carrières Mr. Junker en 1850.

pilier à encorbellement

Aménagement souterrain

Pilier géant dans une carrière de gypse

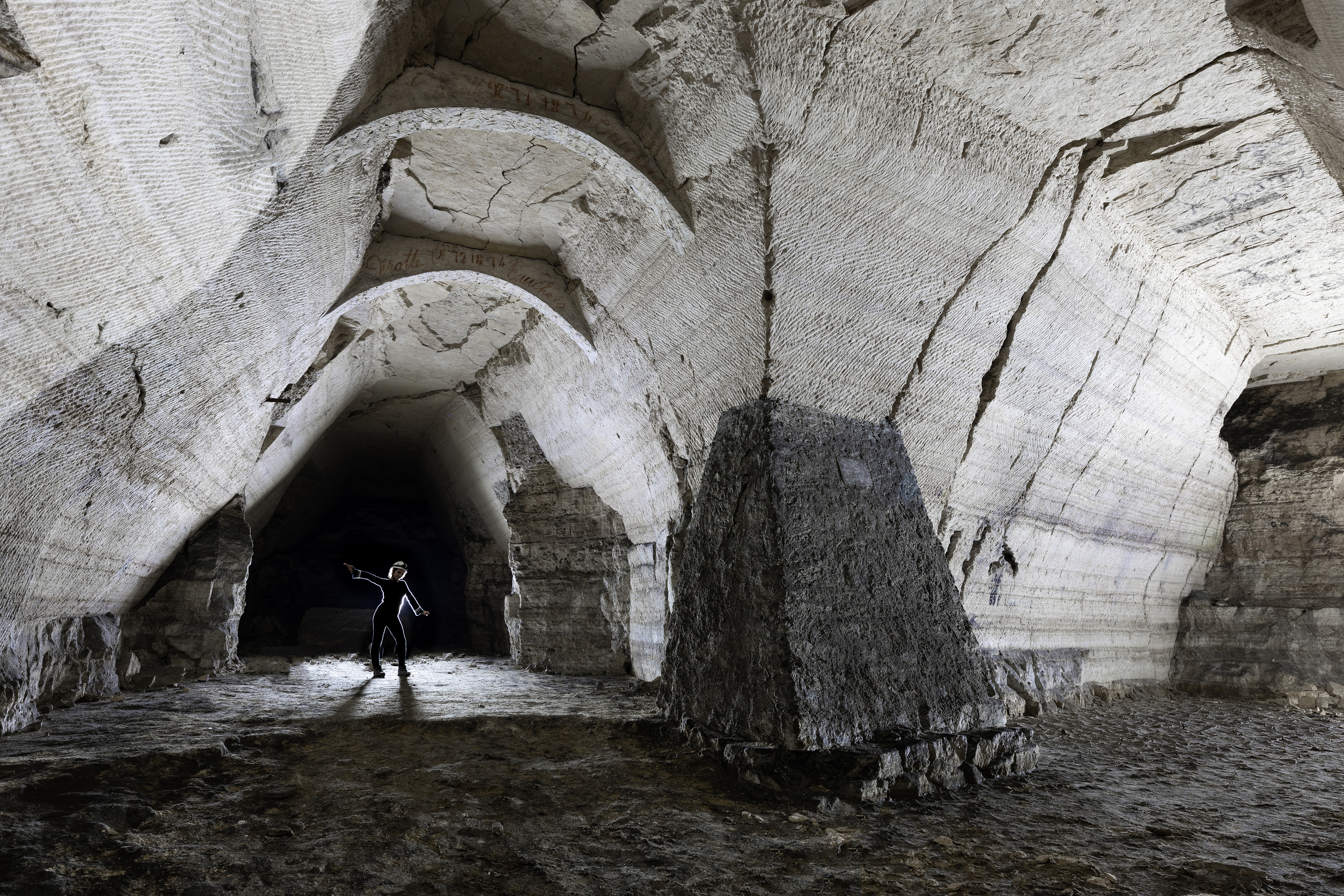

Pilier trapézoïdal

Piliers ronds dans une carrière de craie

Pilier géant

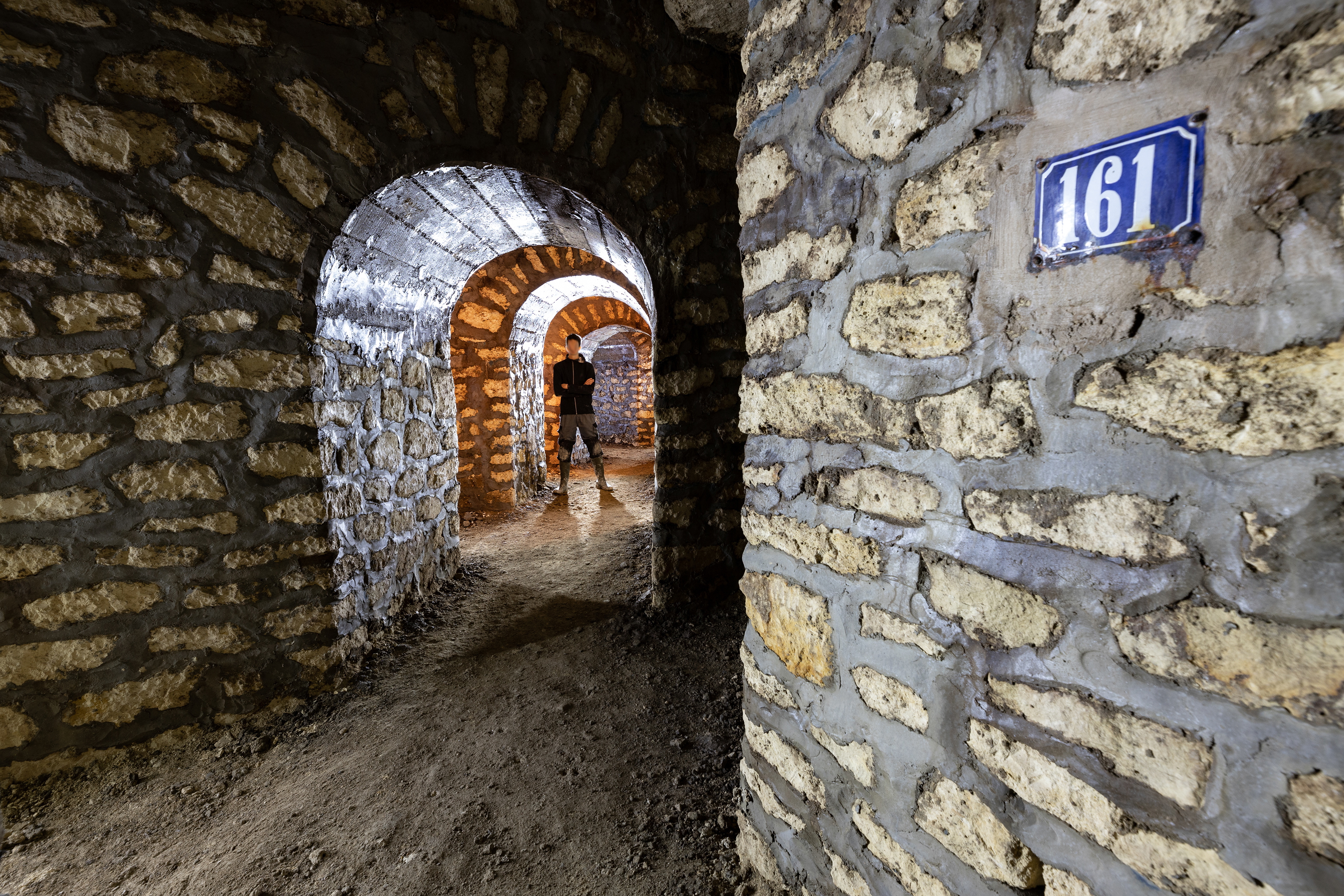

Sous le numéro 161

10ème pilier datant de 1998.

Série de piliers

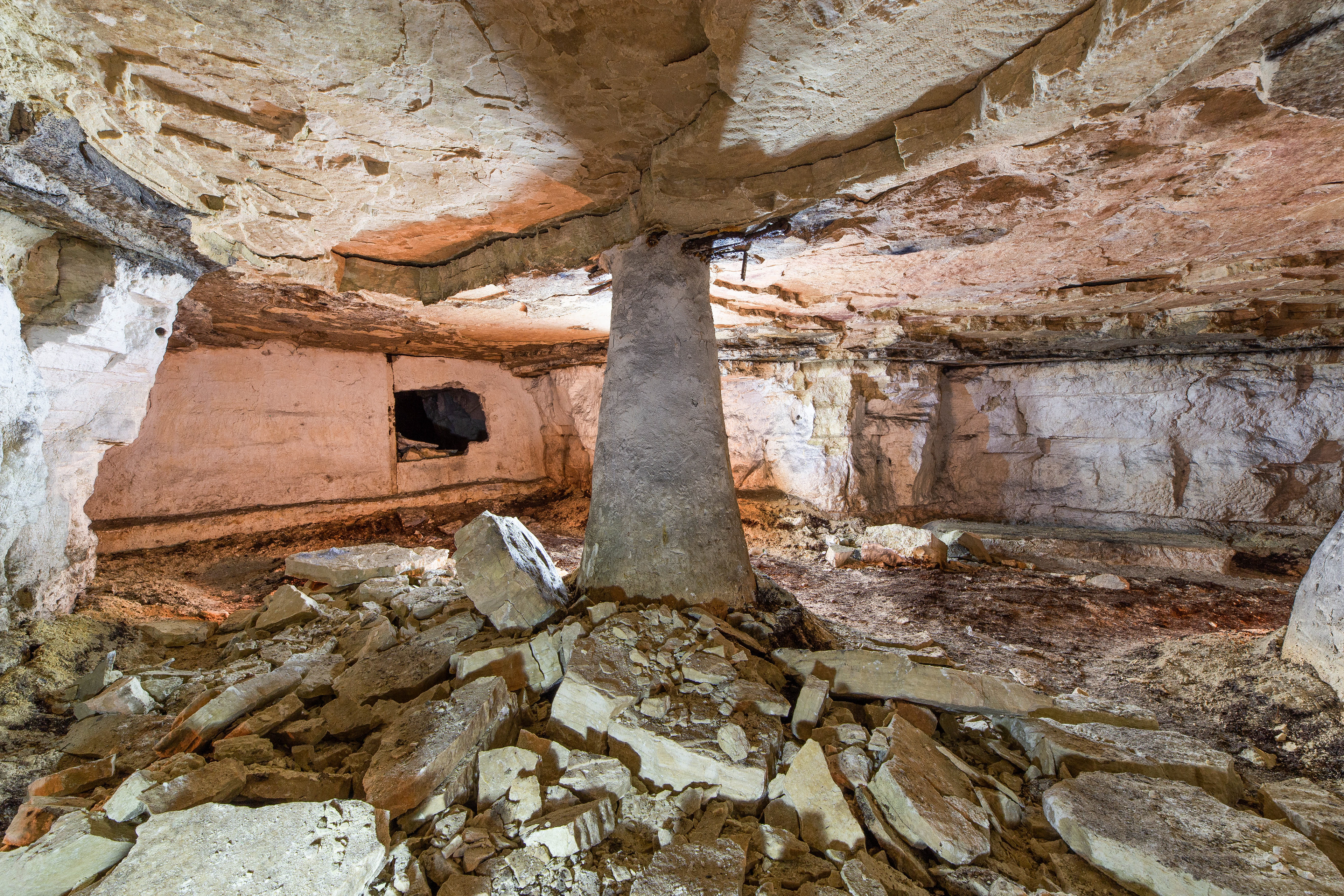

Étrange pilier conique

Galerie d'un abri de défense passive très consolidée

maison du fontainier

Réalisation d'un soutien de béton afin de préserver l'accès à la galerie principale en cas d'effondrement.

Plaques indiquant les sorties

Ancienne cave

Bloc calcaire gravé indiquant les délimitations EST/OUEST du réseau de galerie.

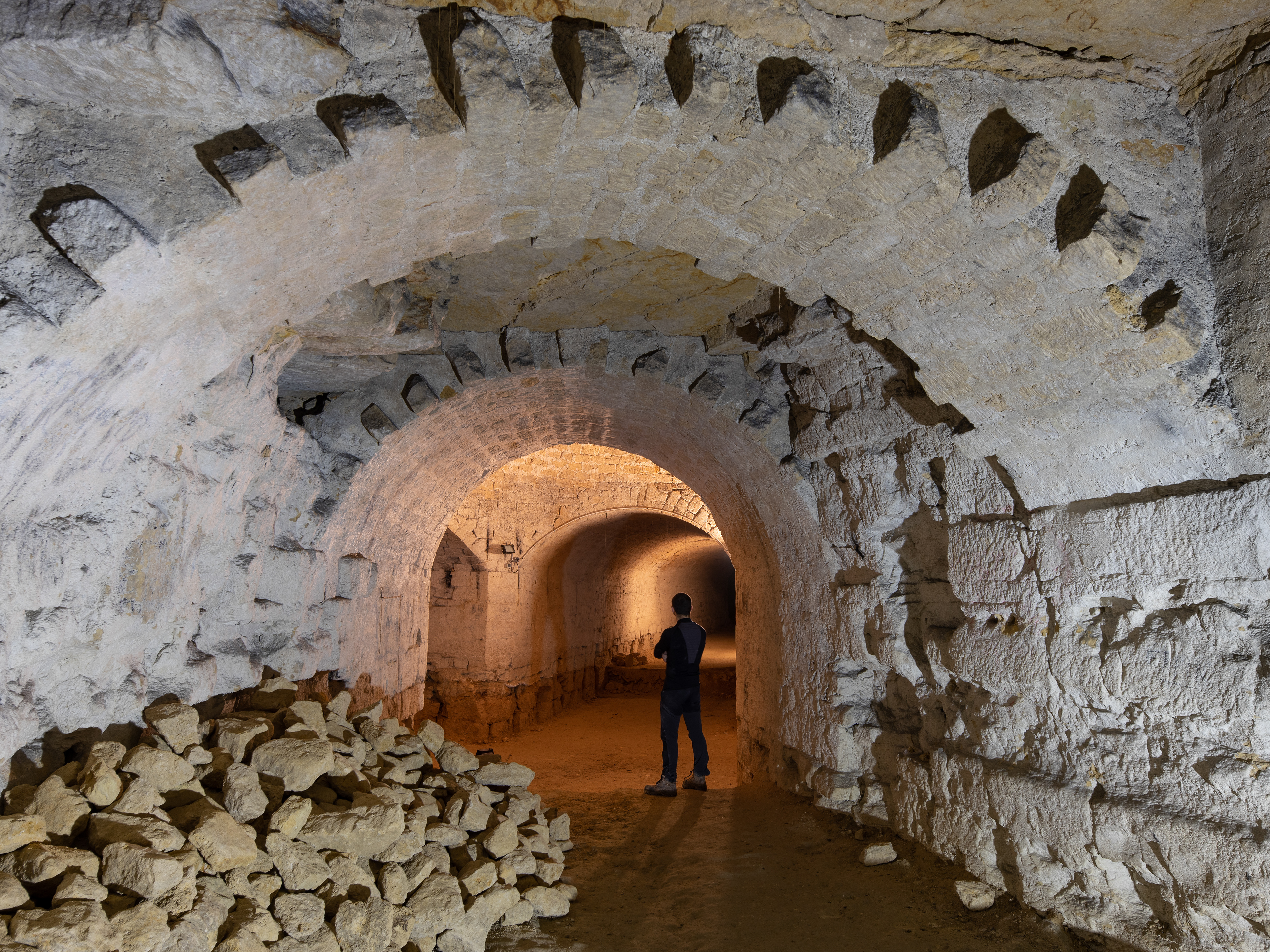

Consolidation en "corbeau"

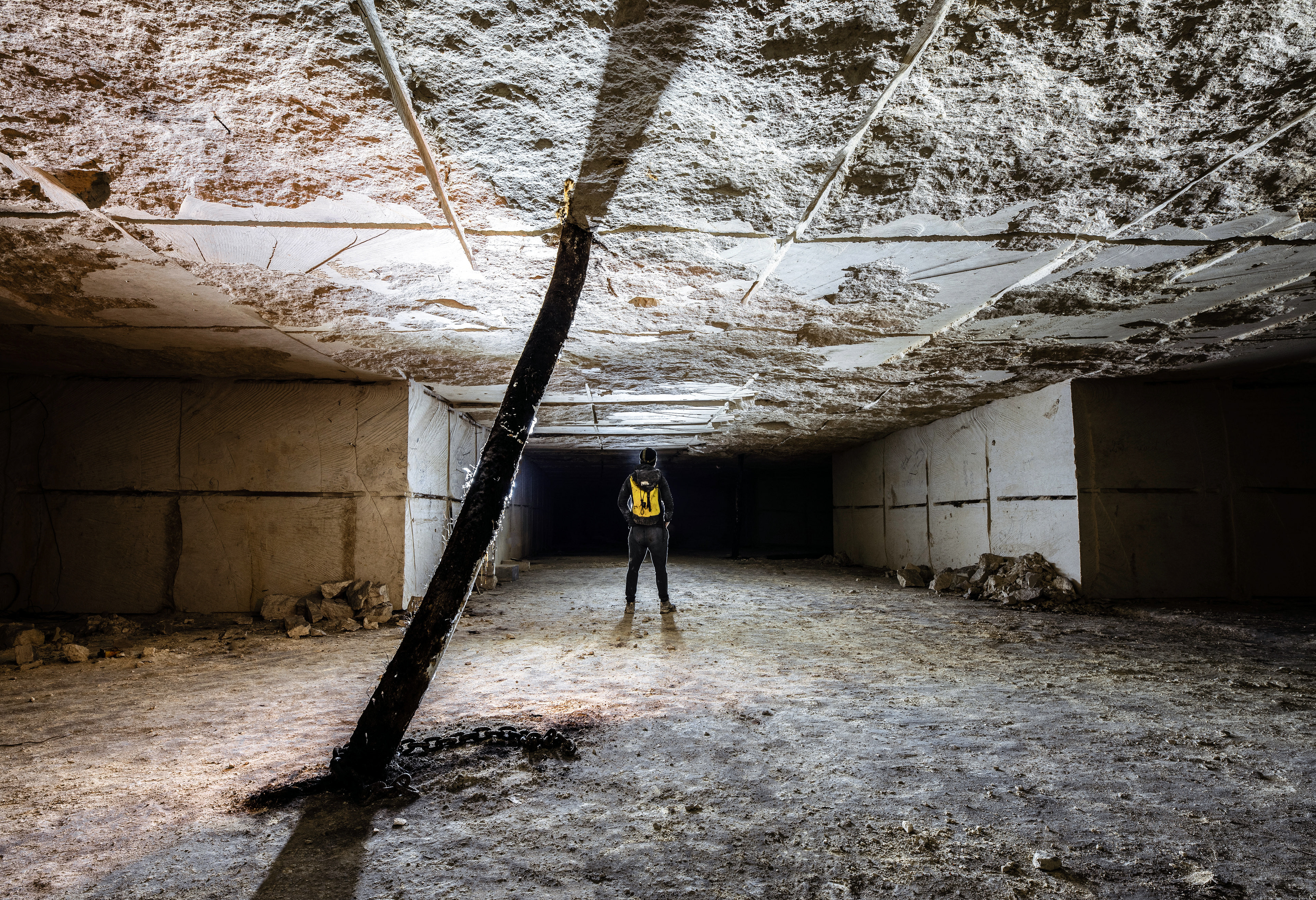

Rail soutenant le ciel

Bloc calcaire sculpté afin de donner des indications

Piliers trapézoïdaux

Piliers qui commencent à fissurer

Galerie de roulage

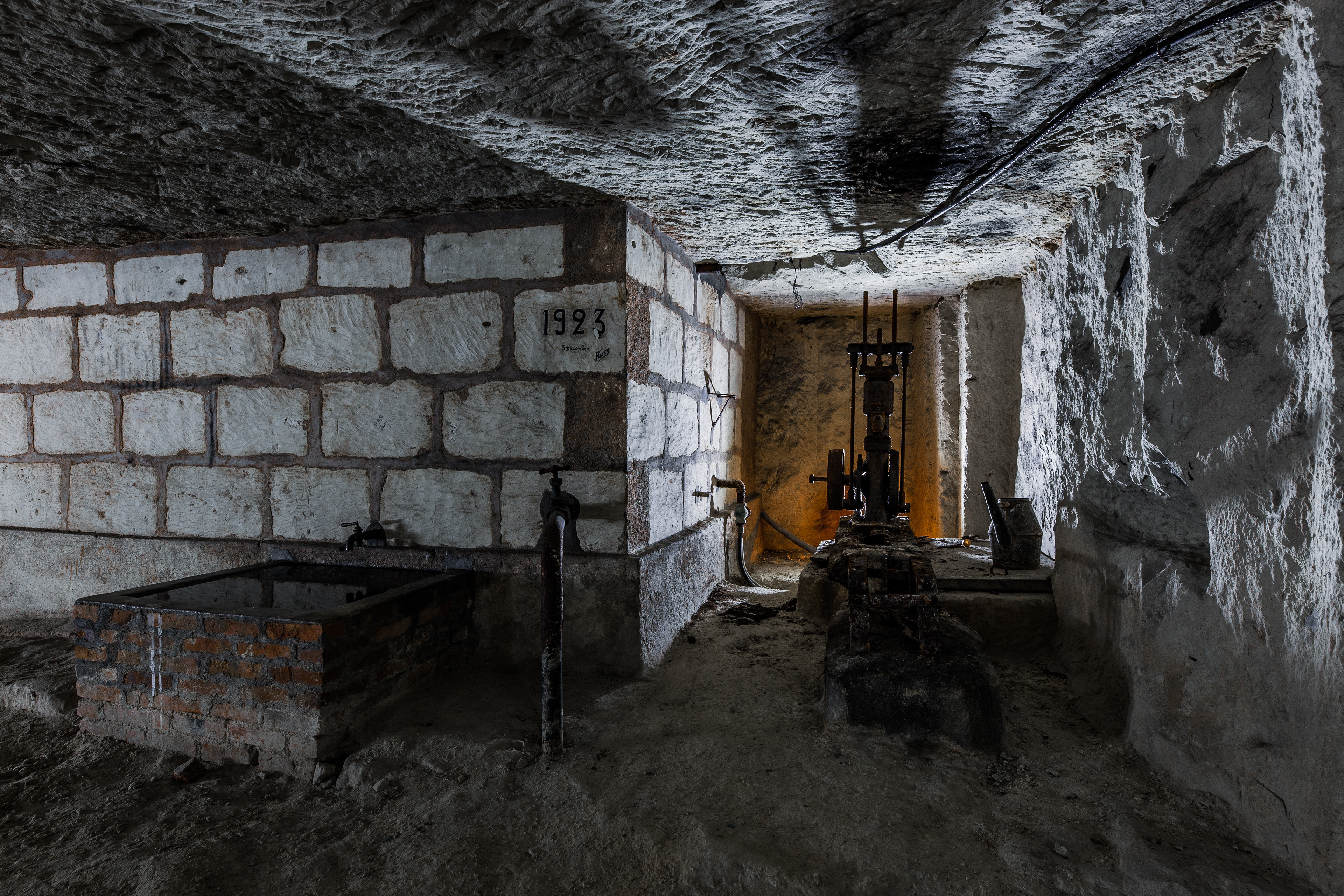

Pompe à eau à côté d'un mur érigé le 5 décembre 1923

renforcement du pilier calcaire

Puits à eau masqué par sa margelle afin d'éviter les chutes

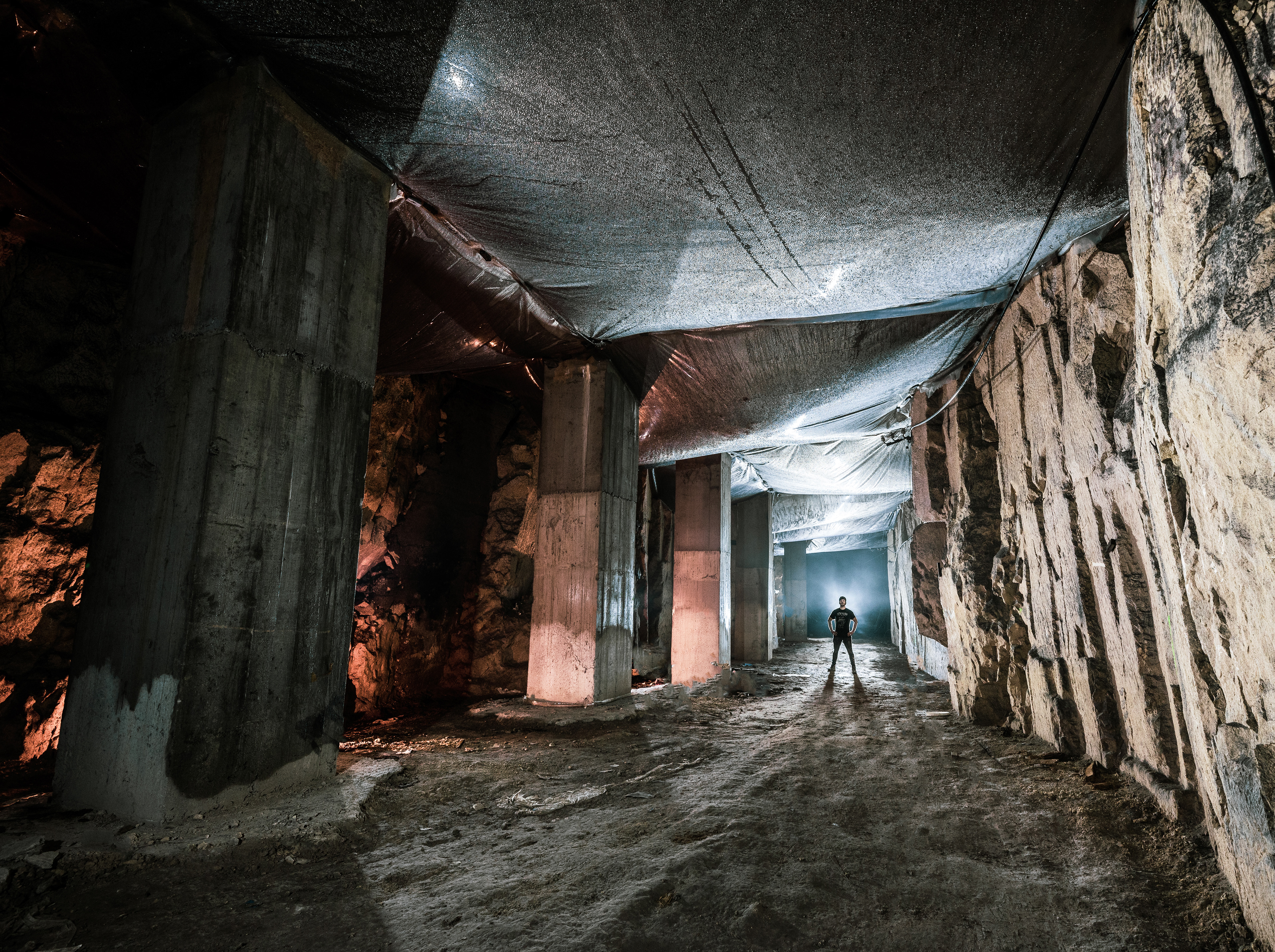

Piliers en béton

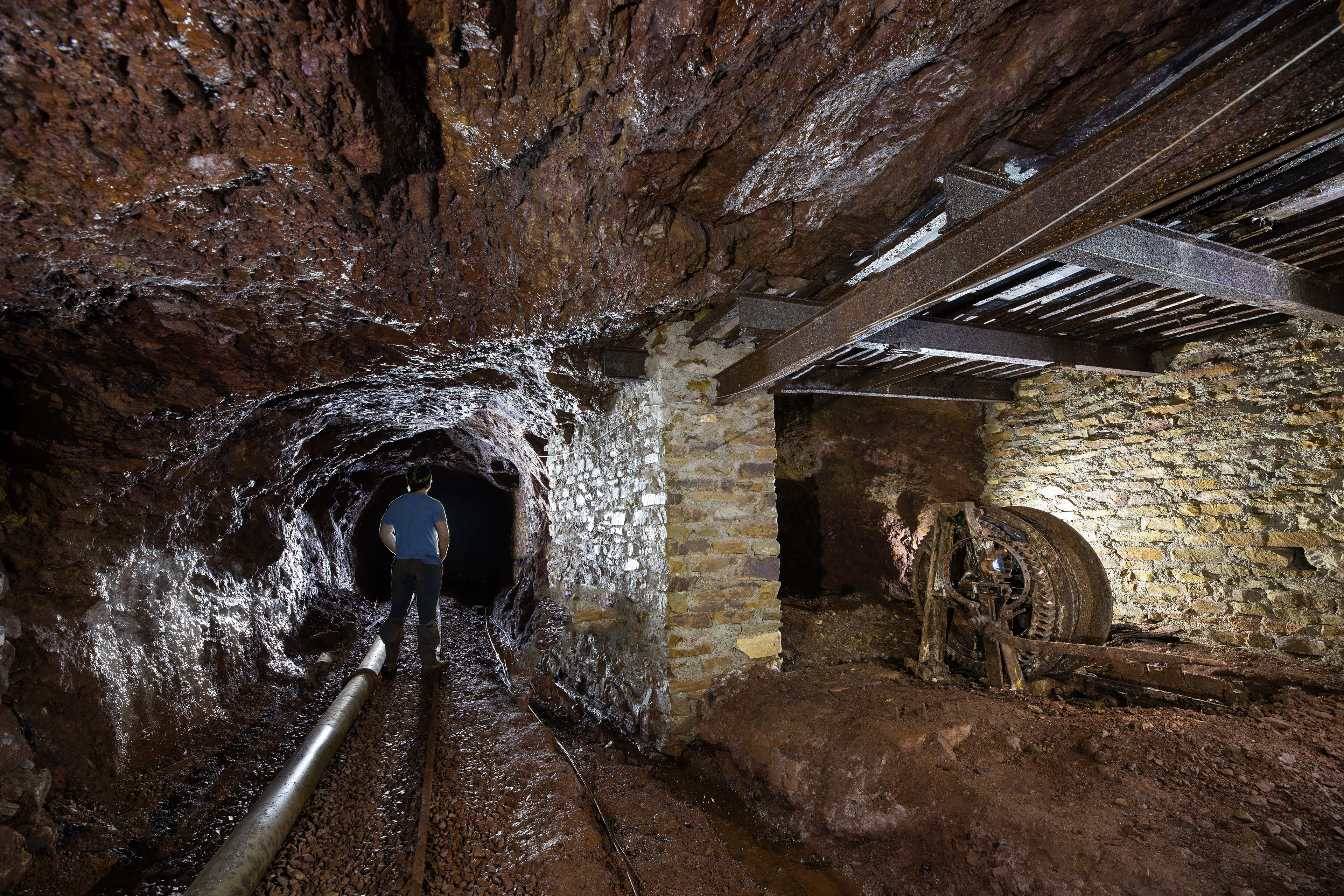

Une galerie et son treuil

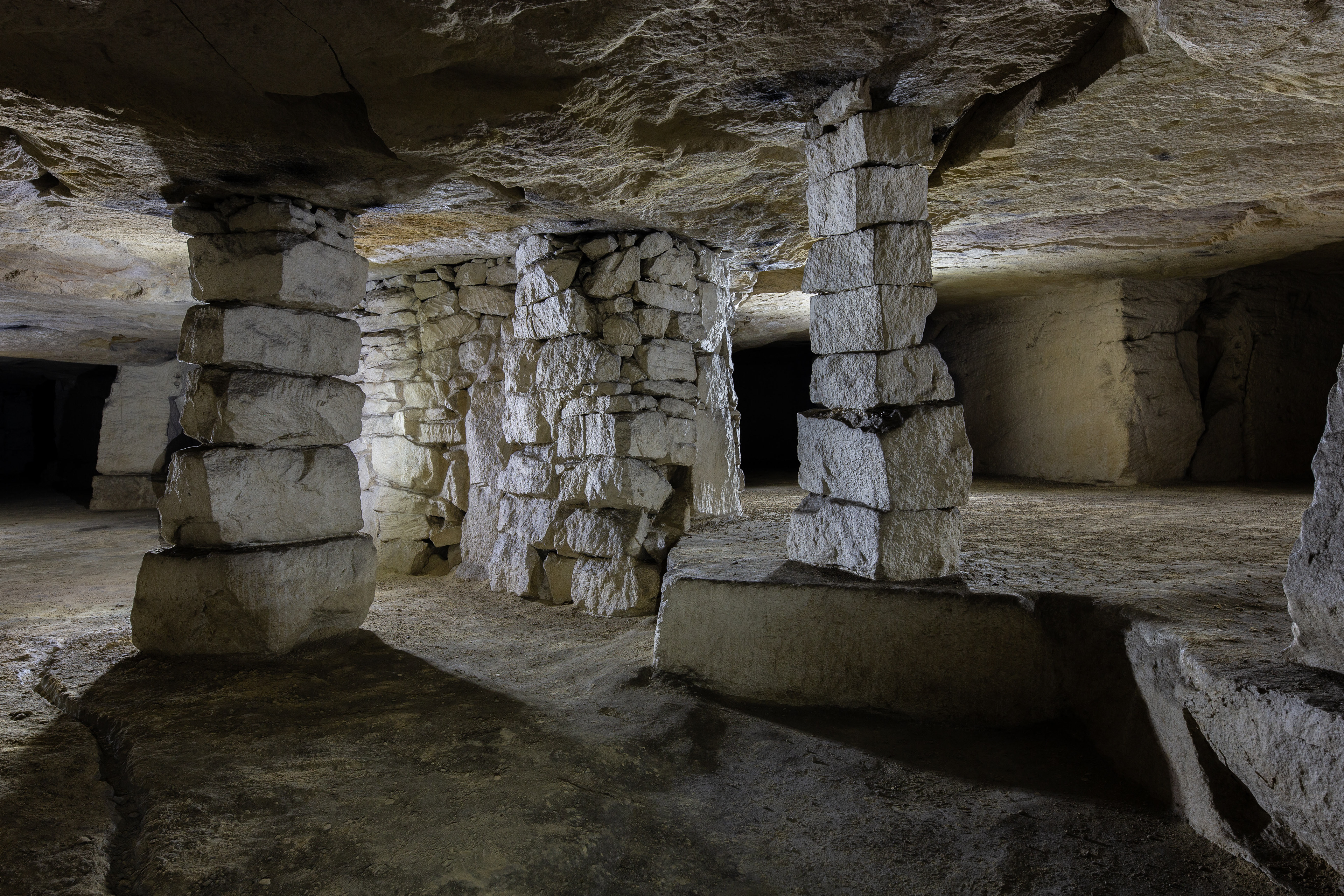

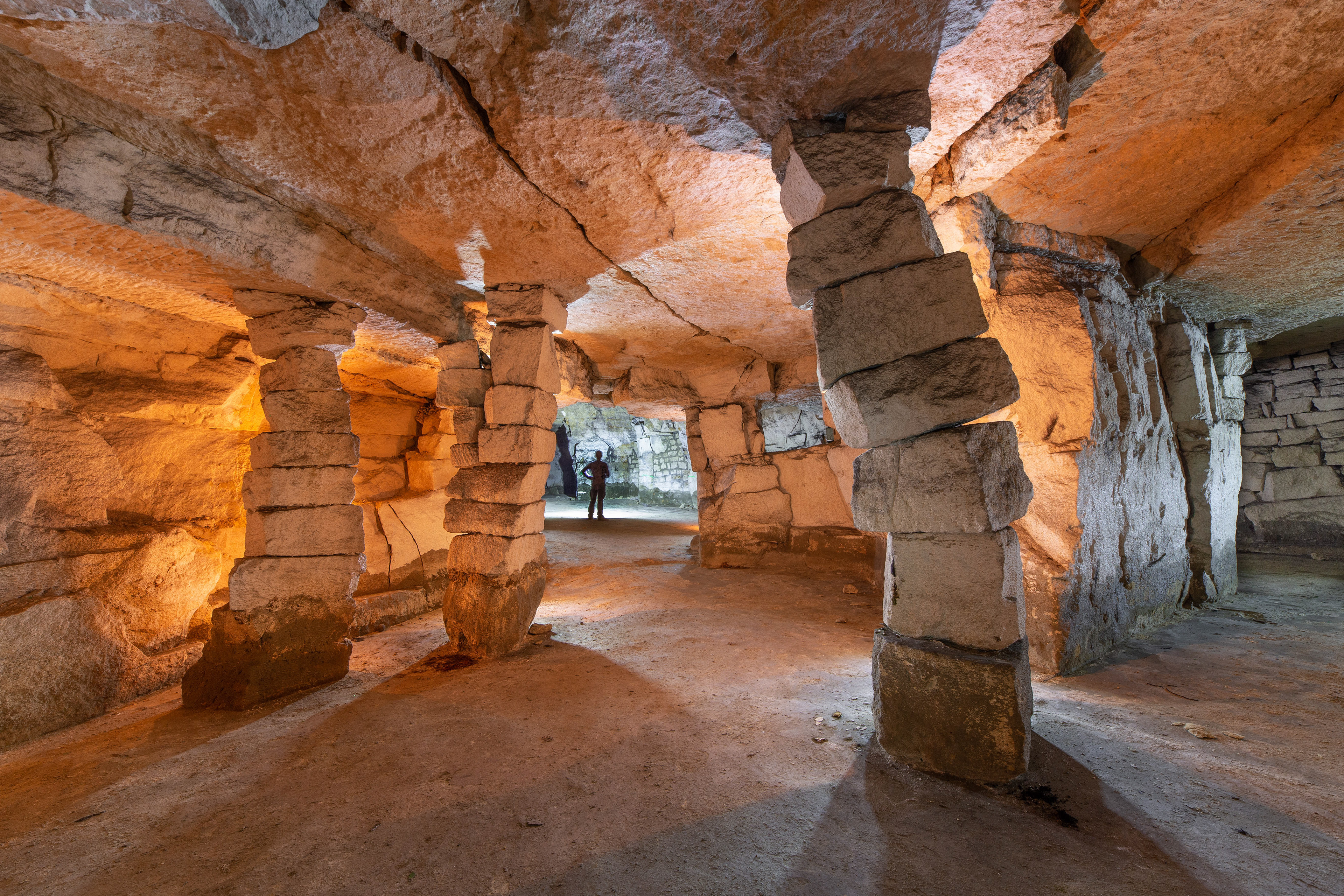

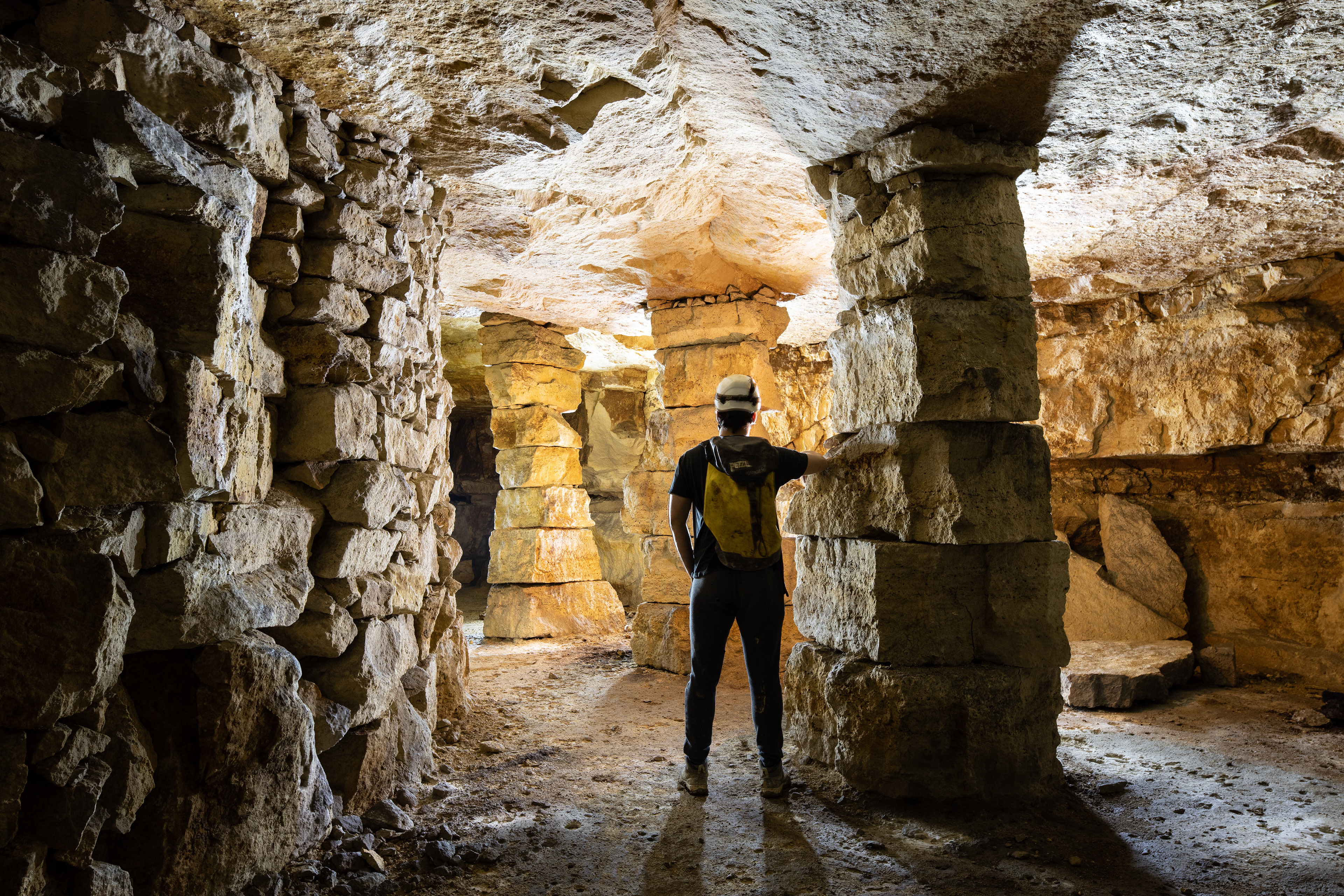

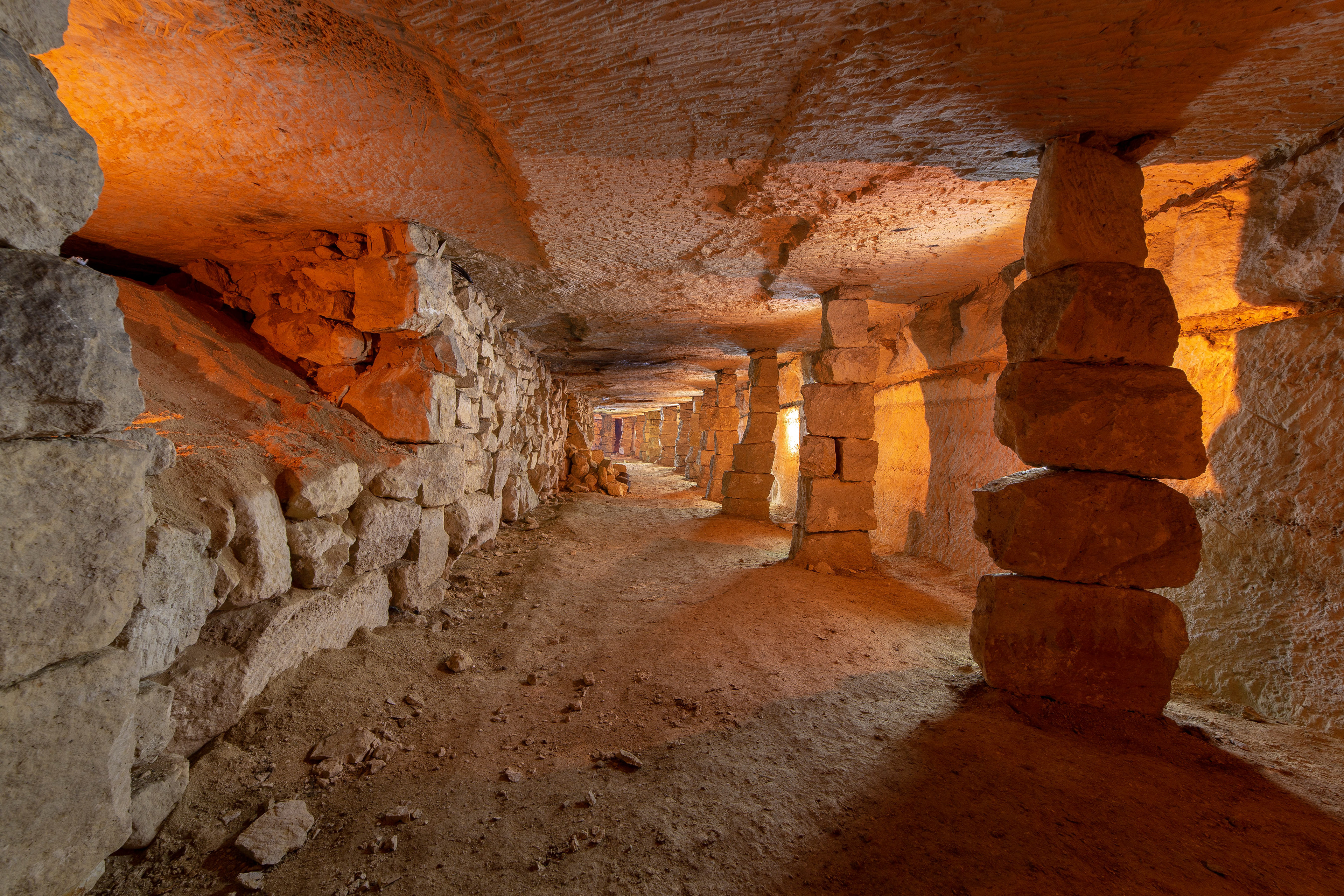

Les consolidations par piliers à bras.

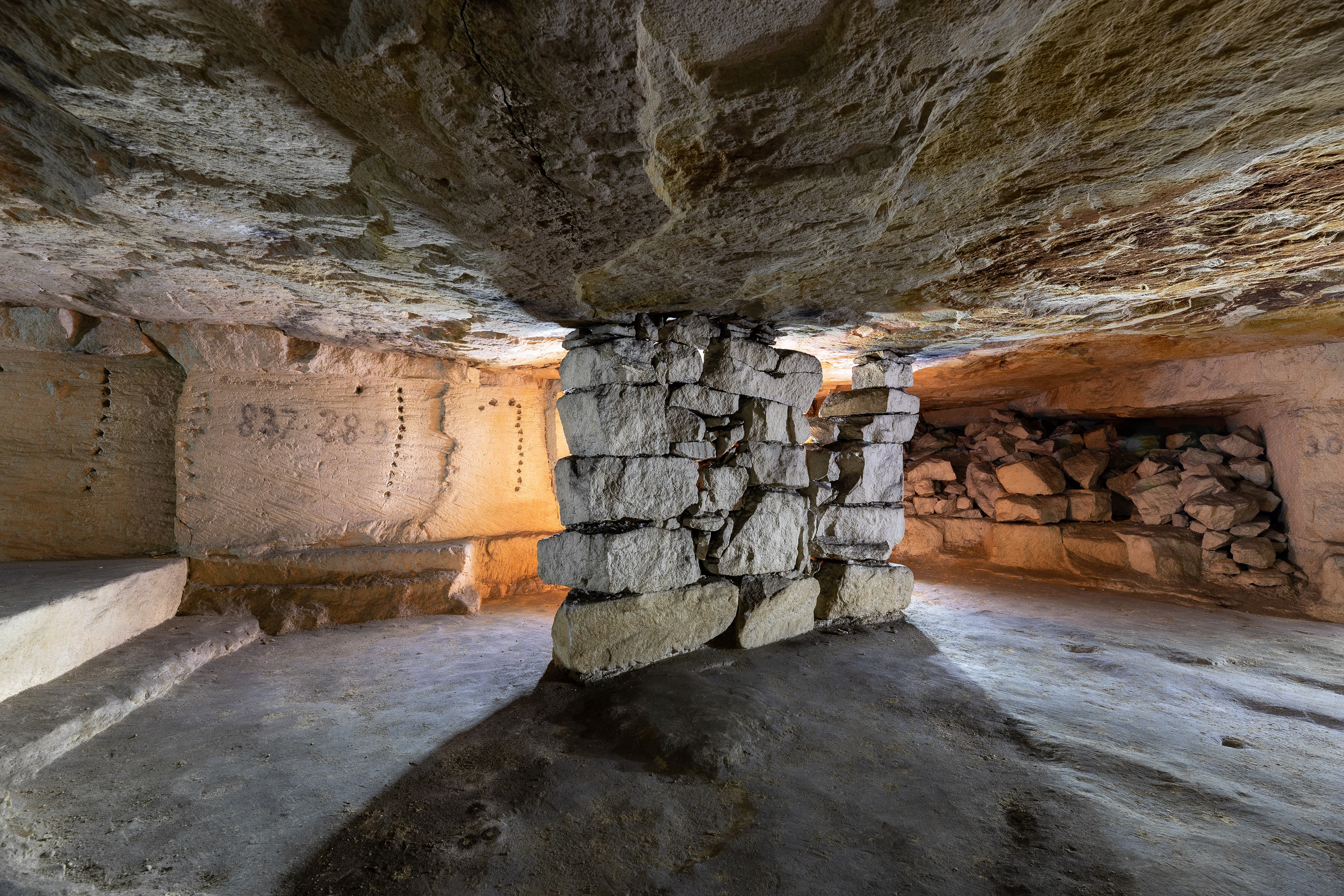

Ils se nomment ainsi car les pierres sont empilées à la force des bras du sol au ciel.

maigre pilier dans une mine de fer

Pilier d'une mine de fer

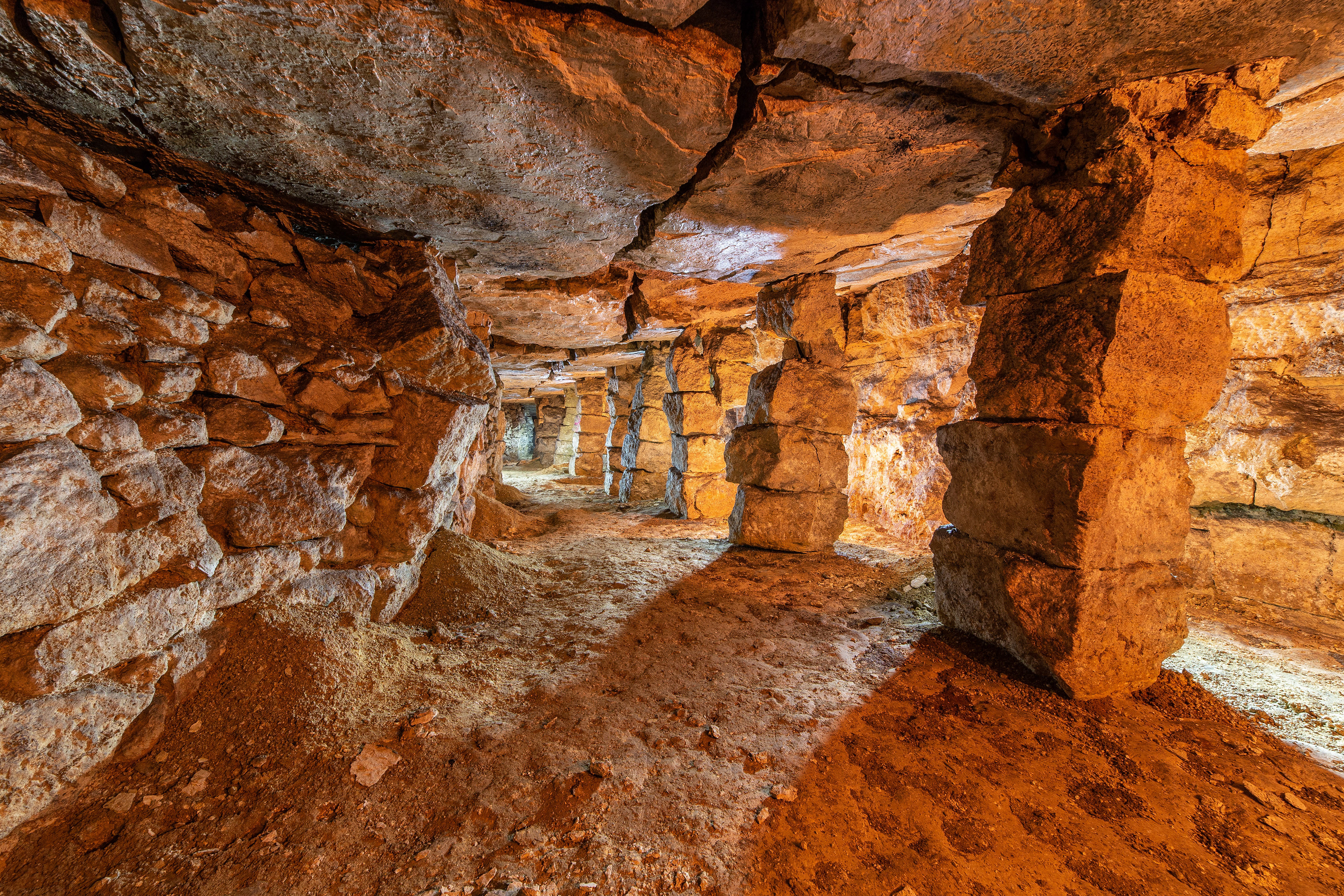

série de douze piliers à bras

piliers géants

Pilier à bras... humains

carrière extrêmement basse

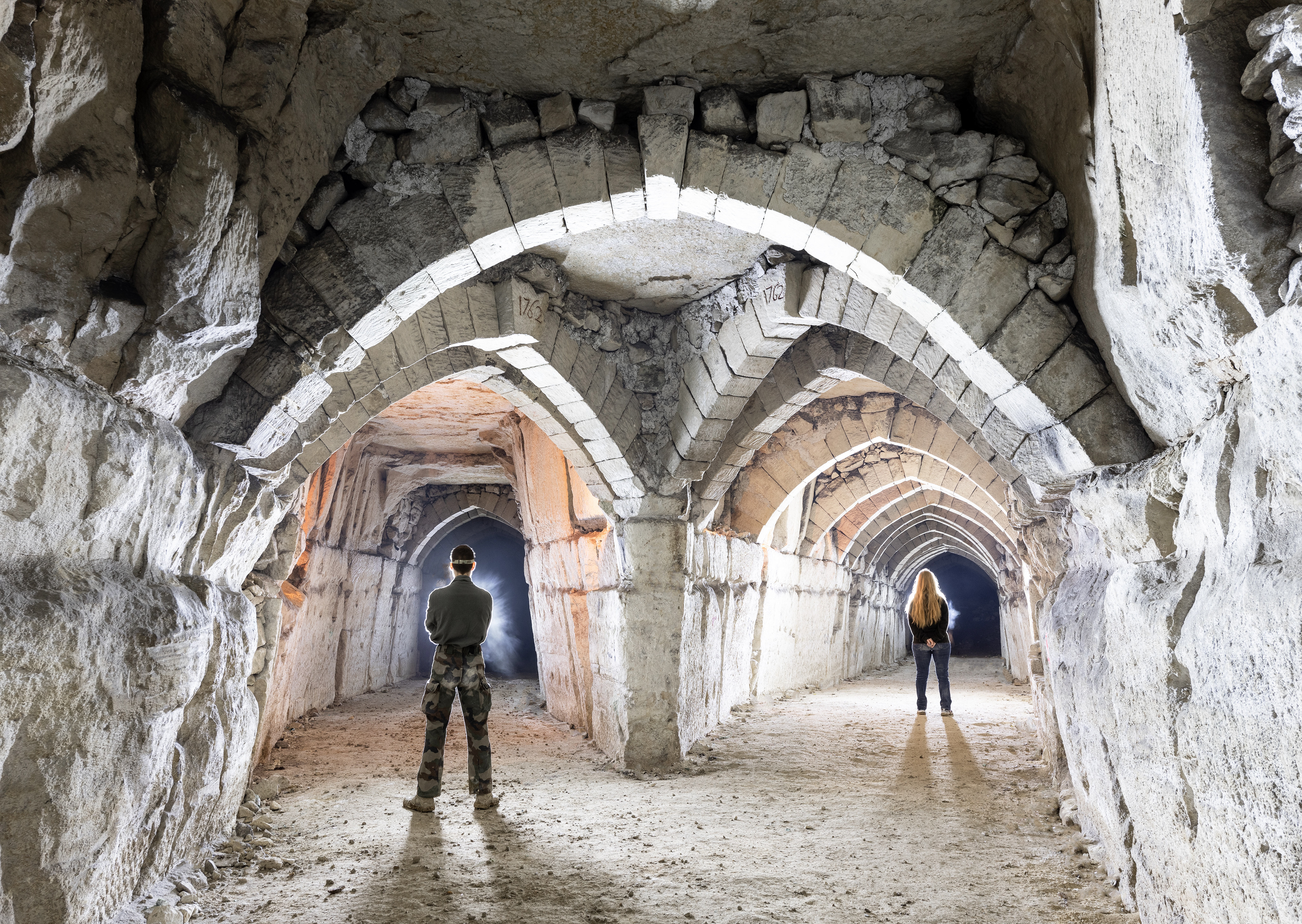

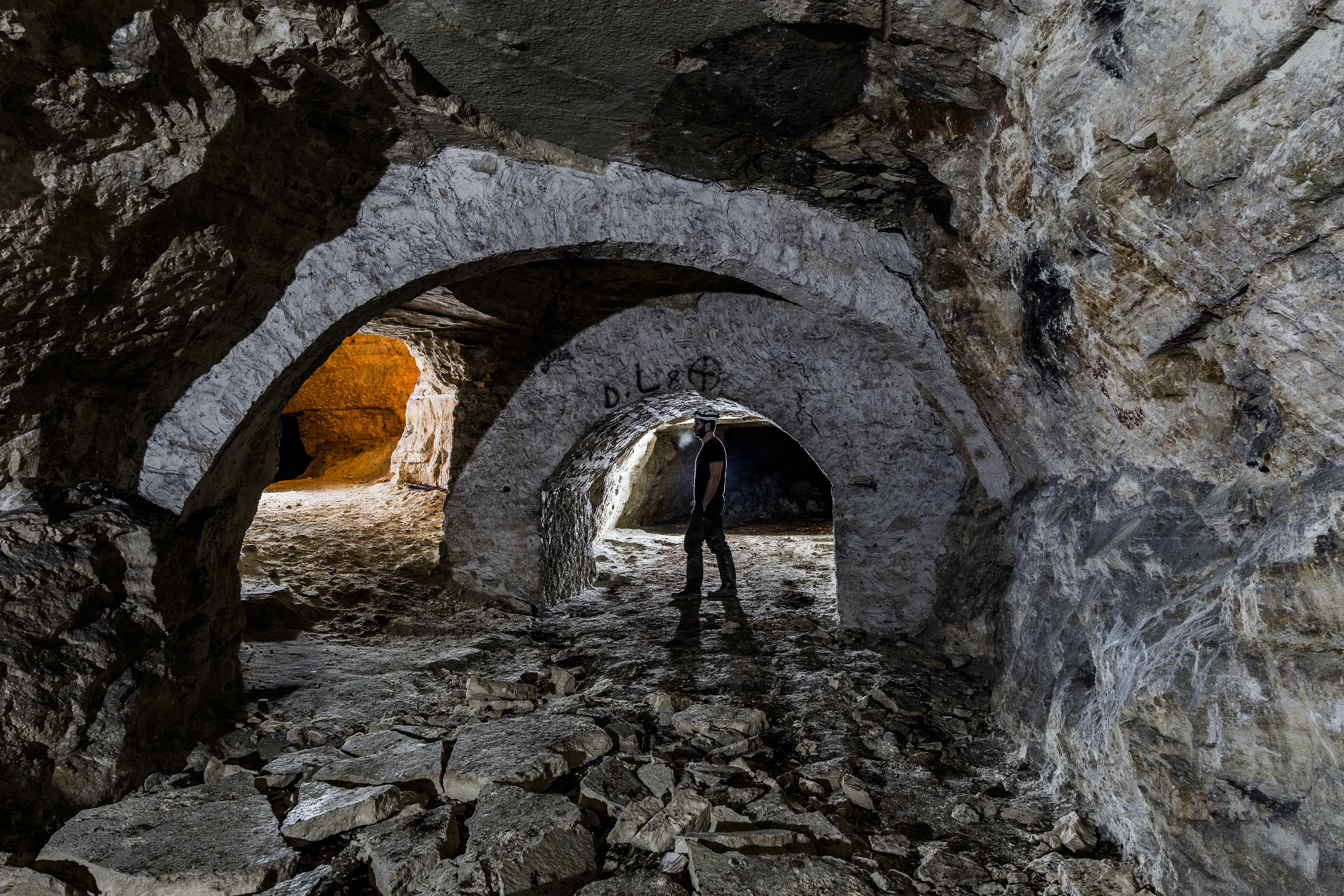

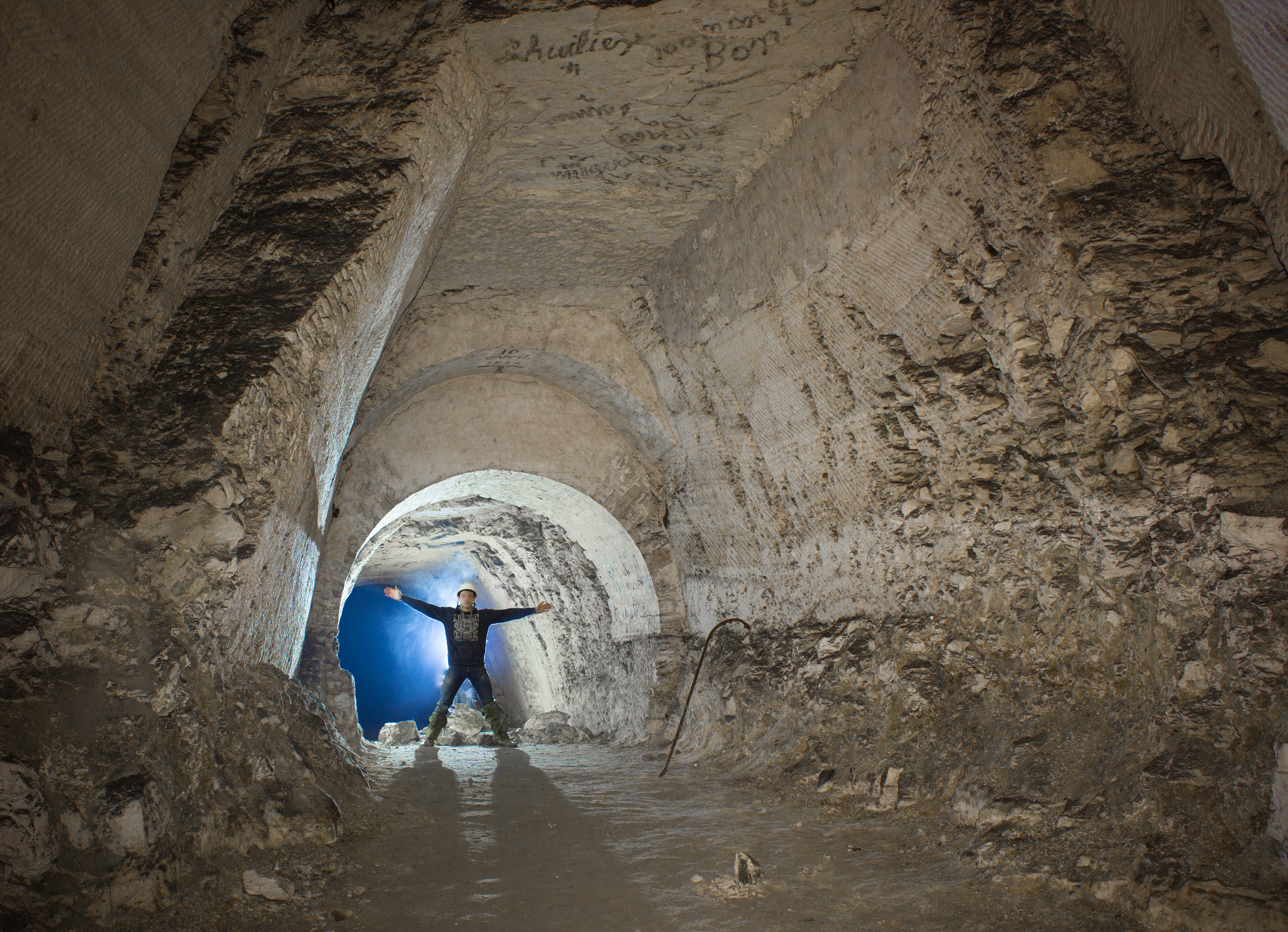

Les voûtes et arches :

Elles permettent de consolider les fontis en formations, les fissures, et de maintenir le ciel de carrière.

Elles ornent magnifiquement bien les carrières.

Voûte en partie effondrée

Voûtes à "l'anglaise"

Consolidation d'une galerie très dangereuse

Gare souterraine mesurant 6 mètres de haut pour 10 mètres de diamètre et 1500 mètres de long. Elle était prévue pour réceptionner des fusées allemandes arrivant sur des trains durant la seconde guerre mondiale.

Chapelle souterraine du 13° siècle aménagée par le Seigneur de Douce.

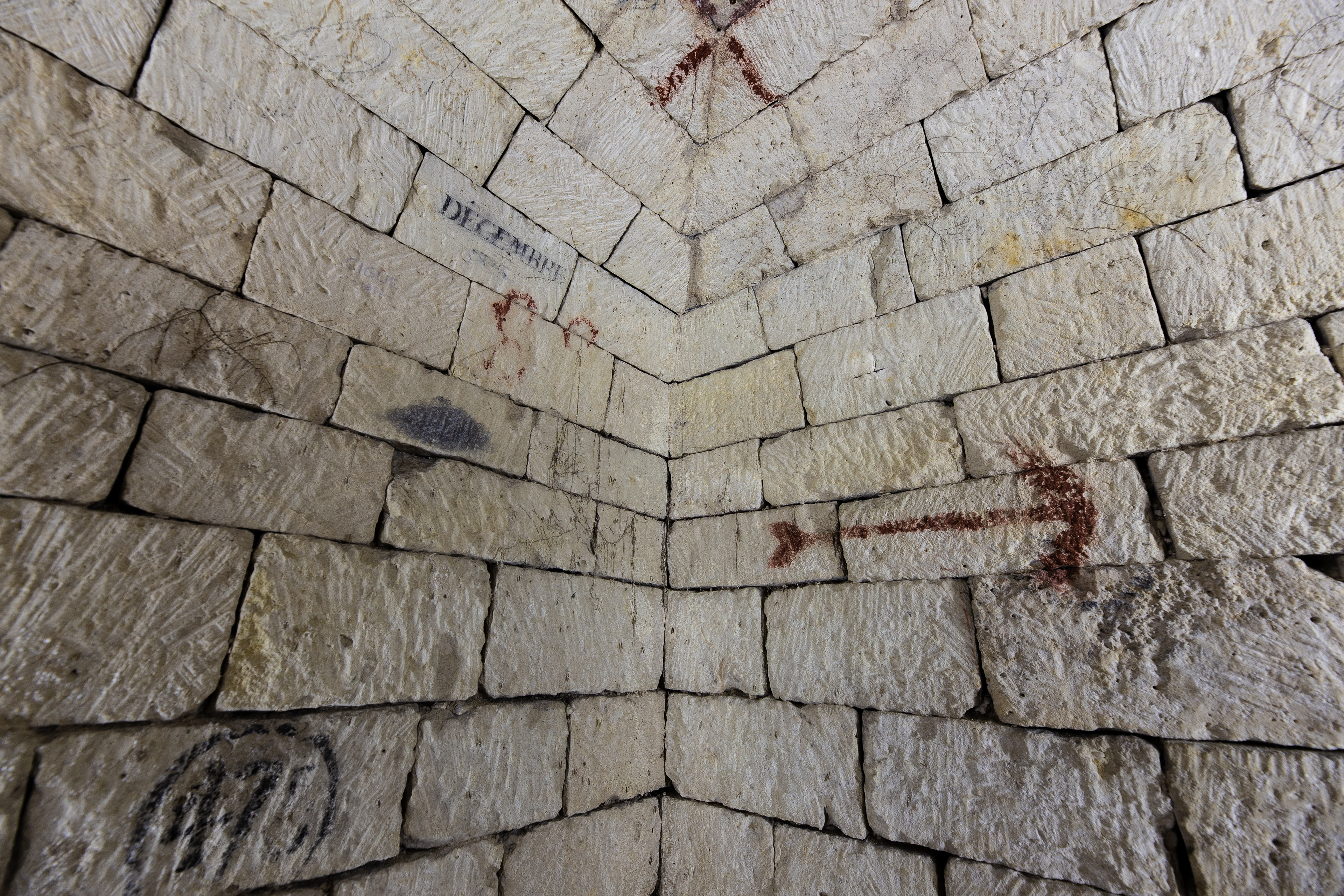

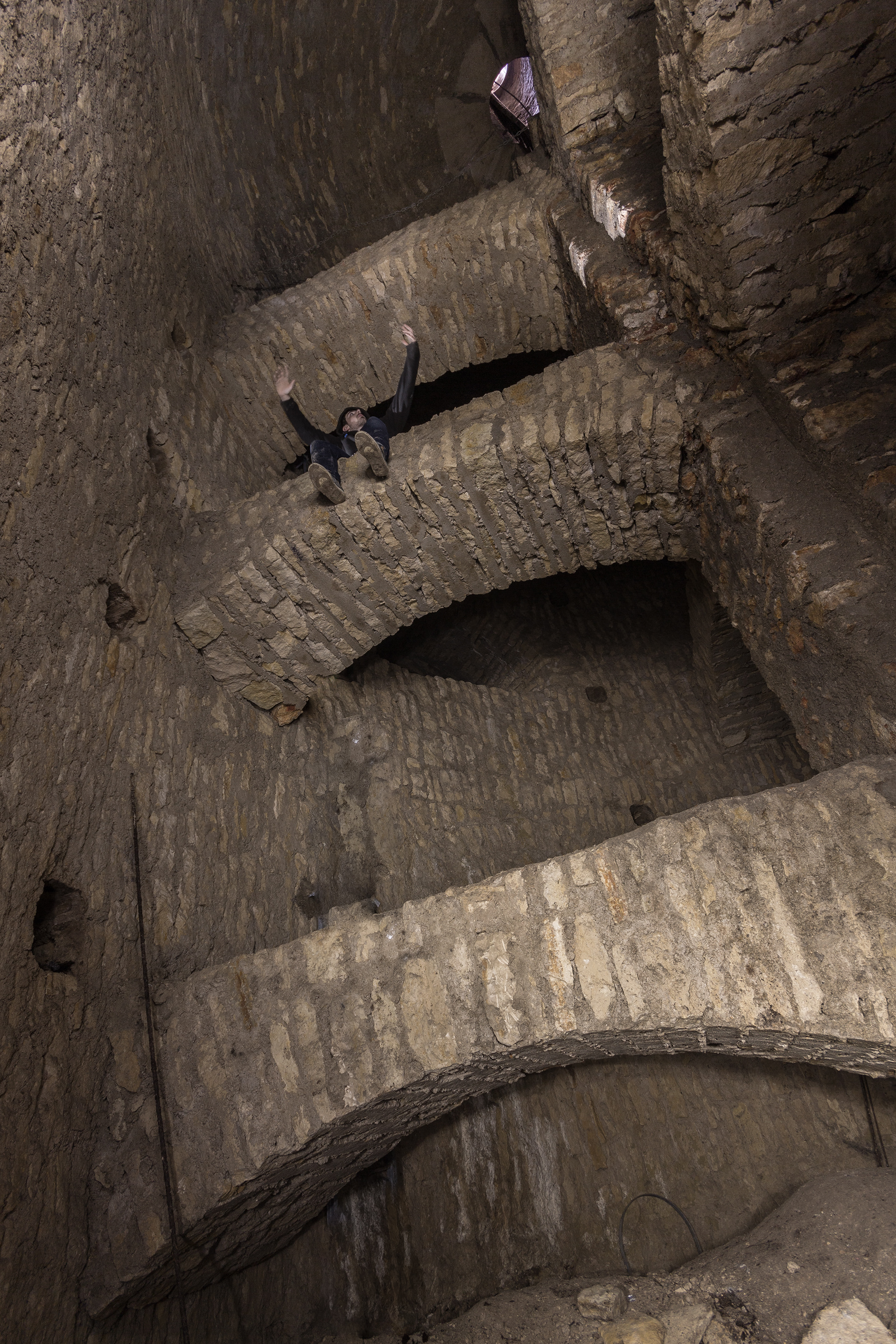

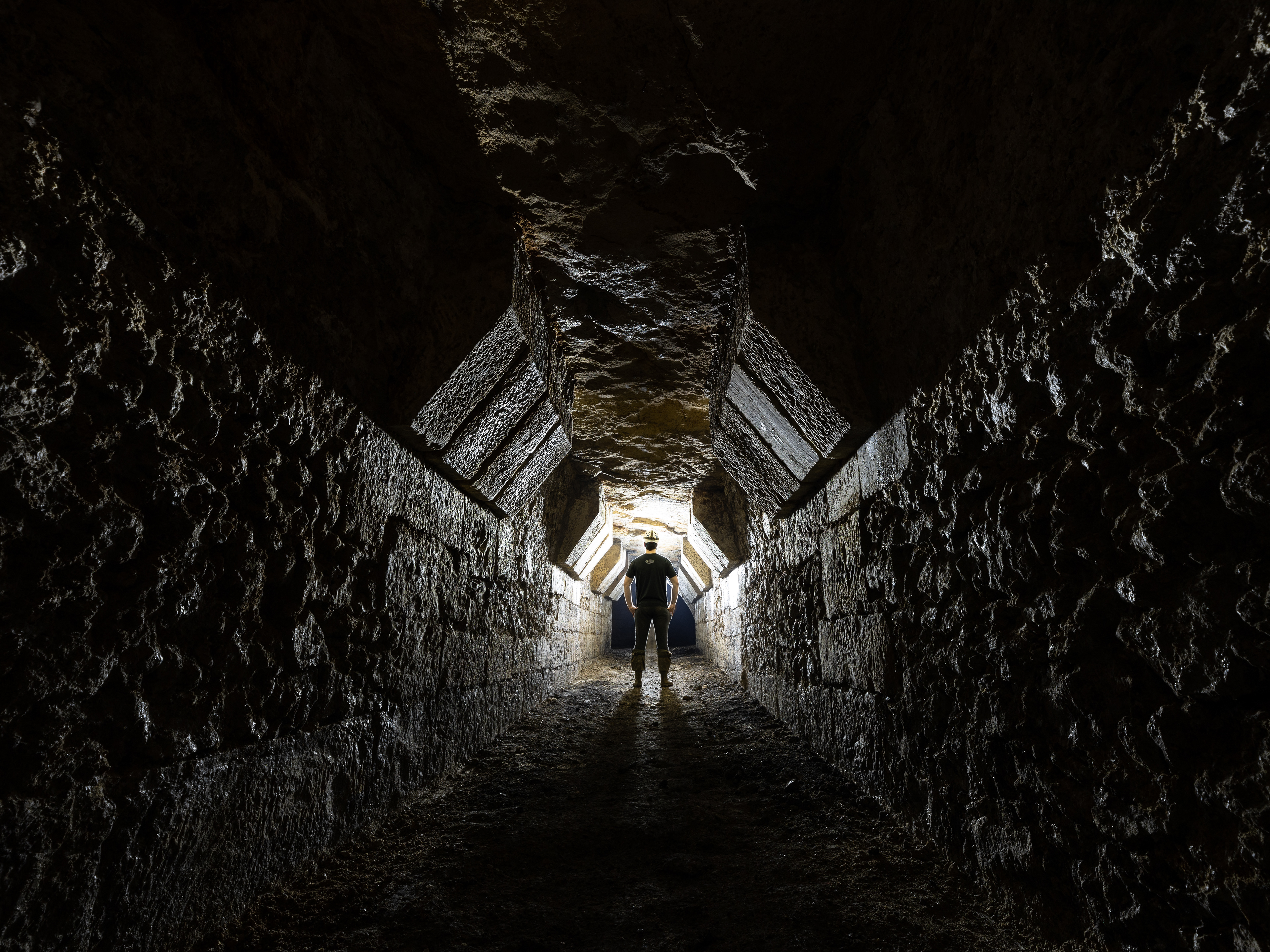

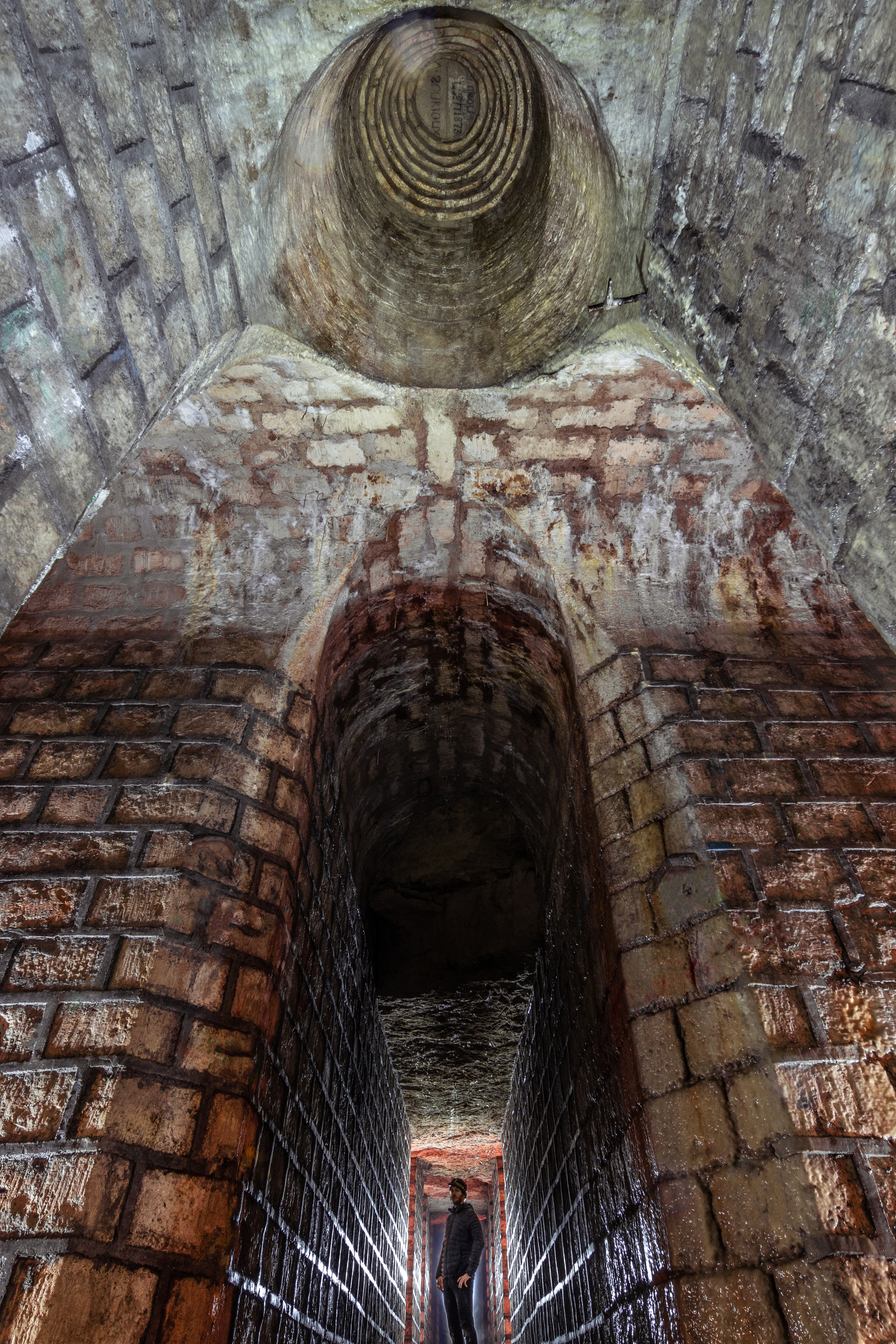

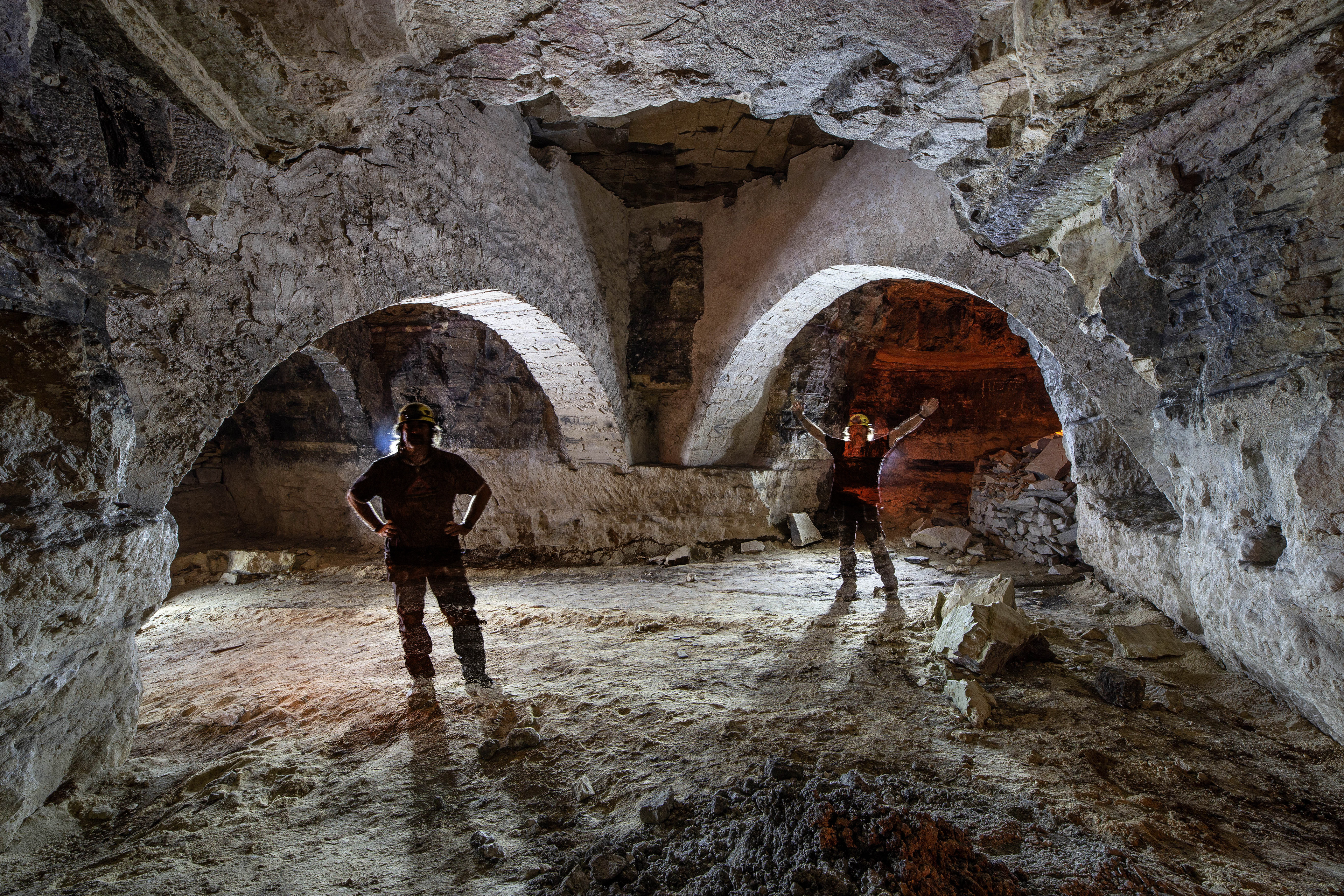

Superbe consolidation en croix permettant le soutient d'une cloche d'effondrement dite de "fontis".

Le confortation ne vas pas tarder à céder

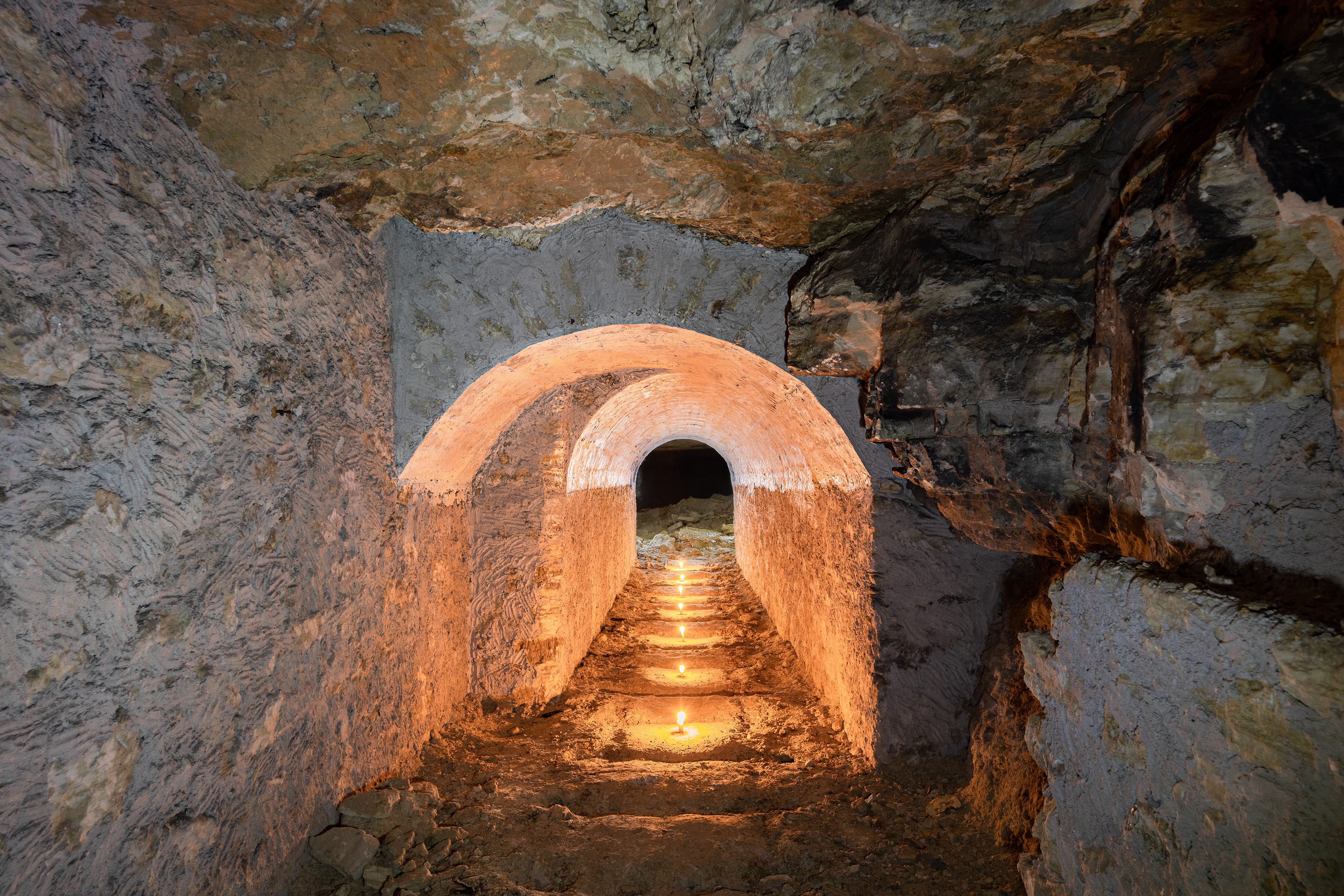

Descente voûtée permettant d'accéder aux souterrains du château de Brezé

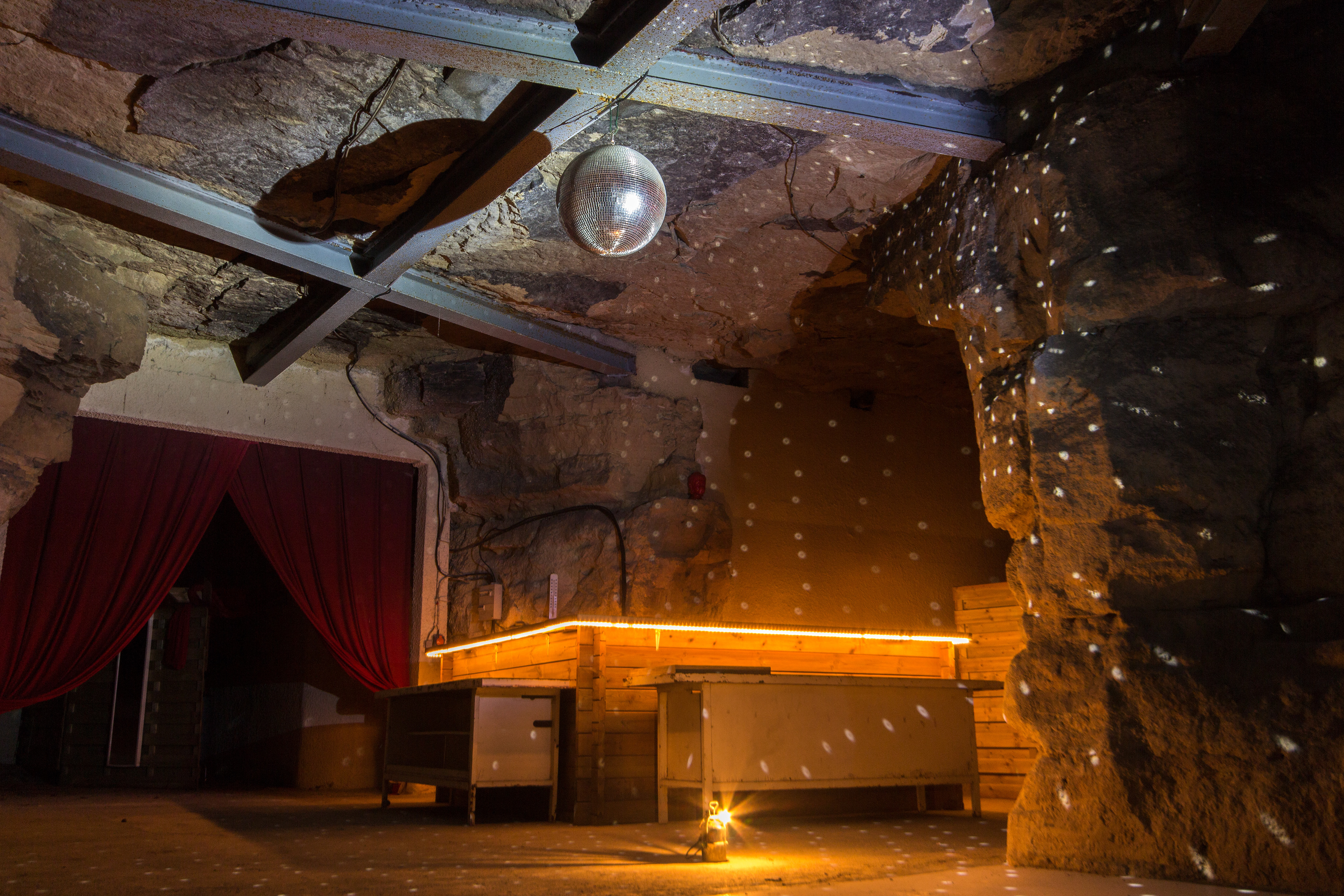

Discothèque

Consolidation 1942

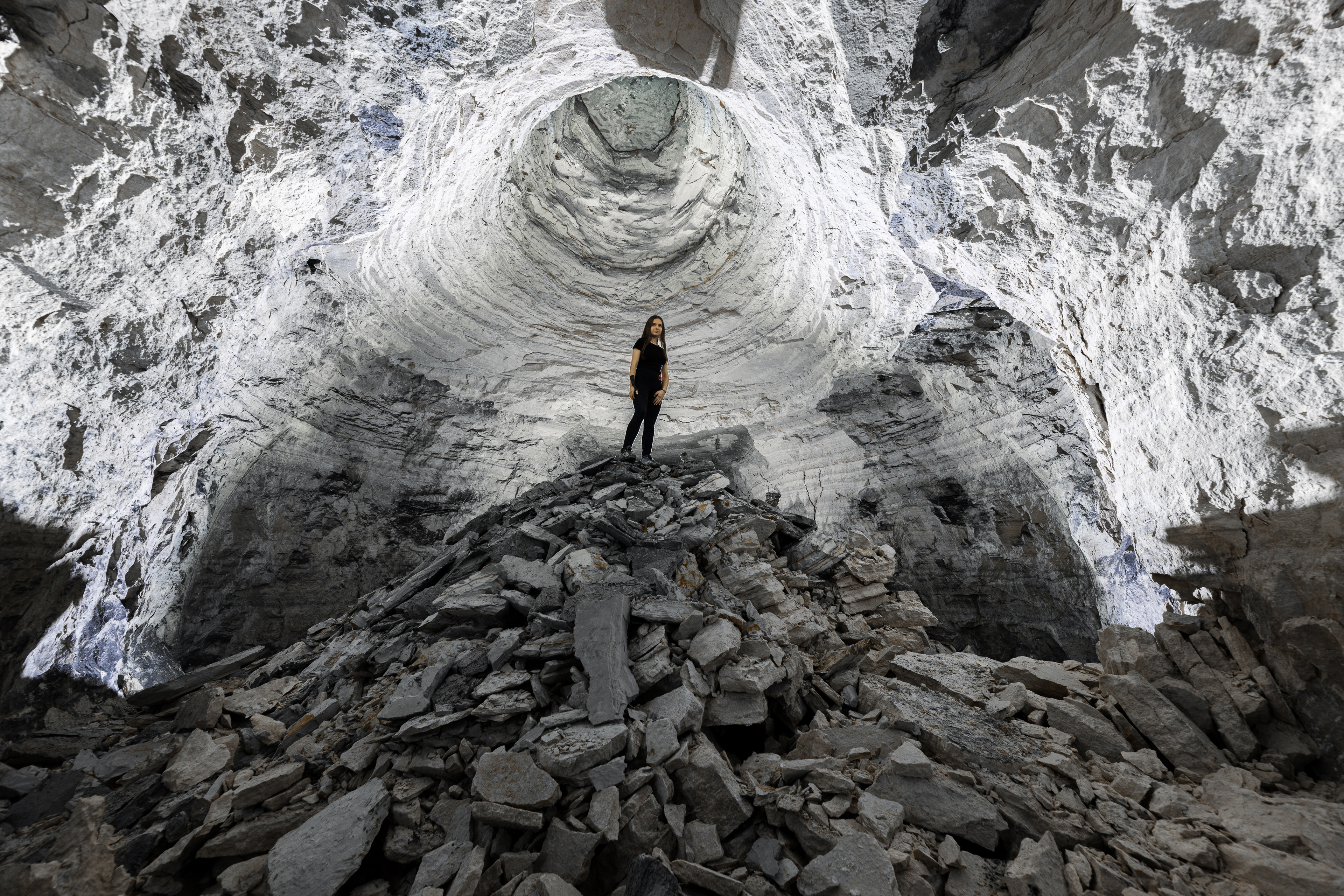

Consolidation d'une gigantesque cloche de fontis

Réservoir partiellement remblayé

Voute en partie effondrée

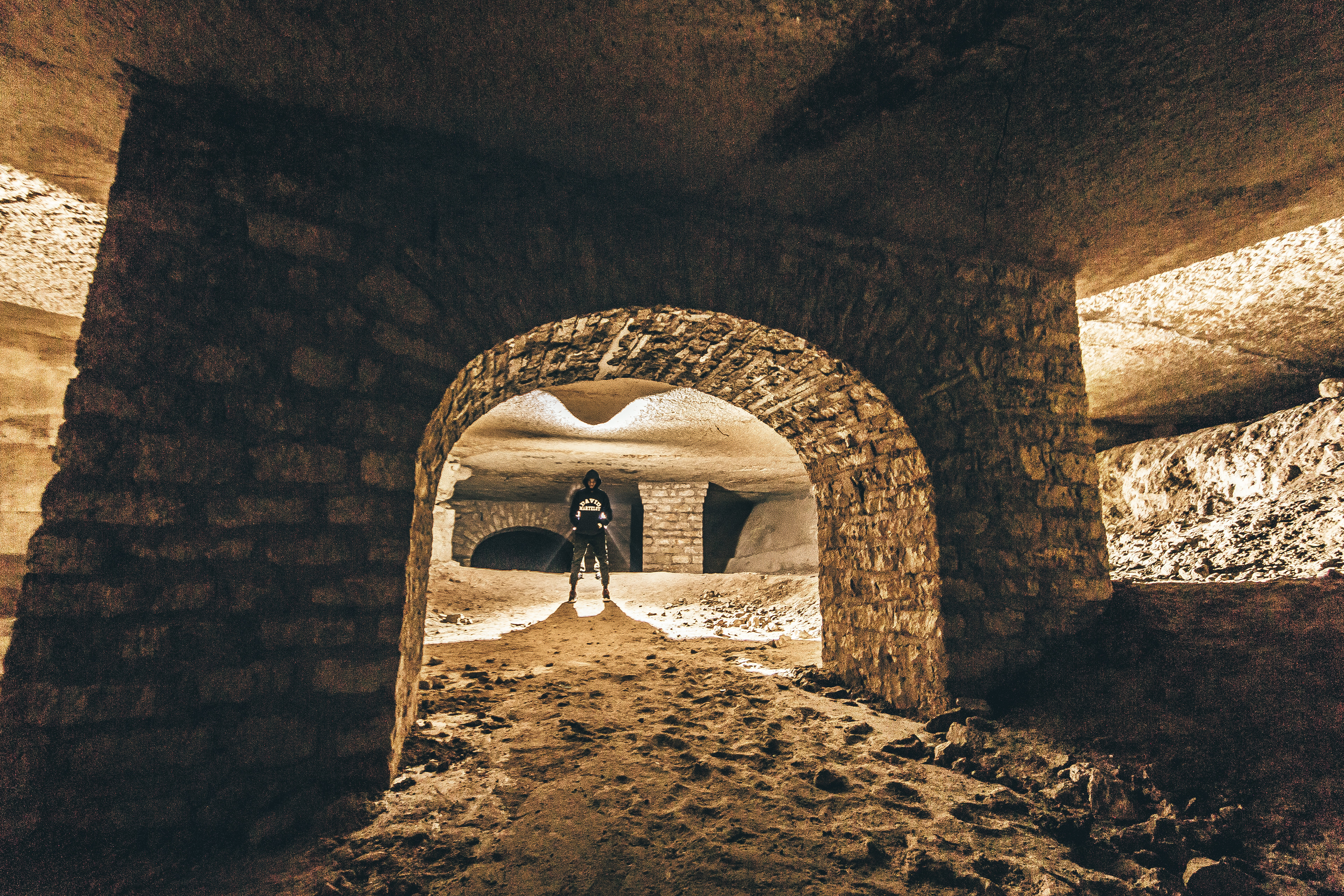

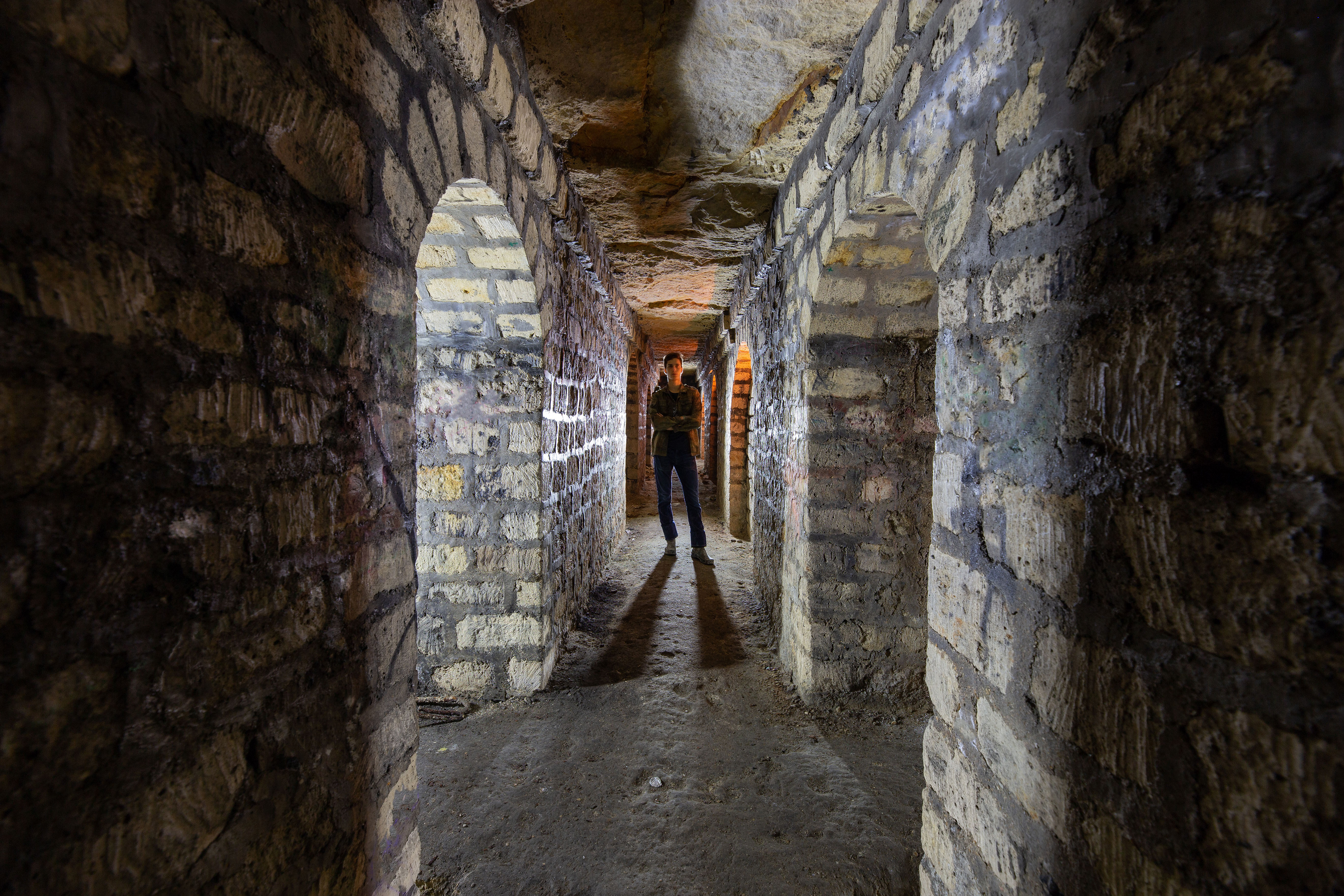

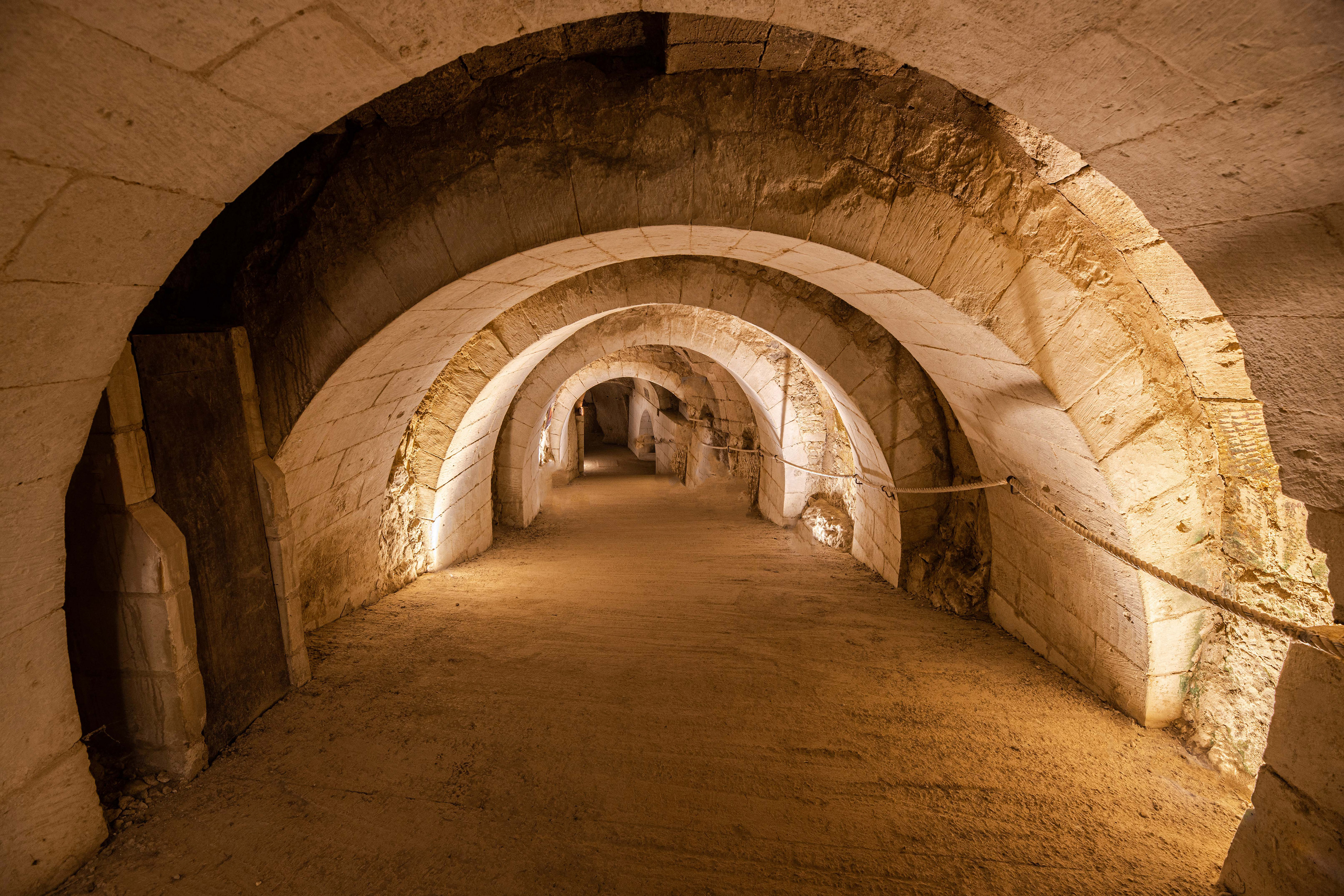

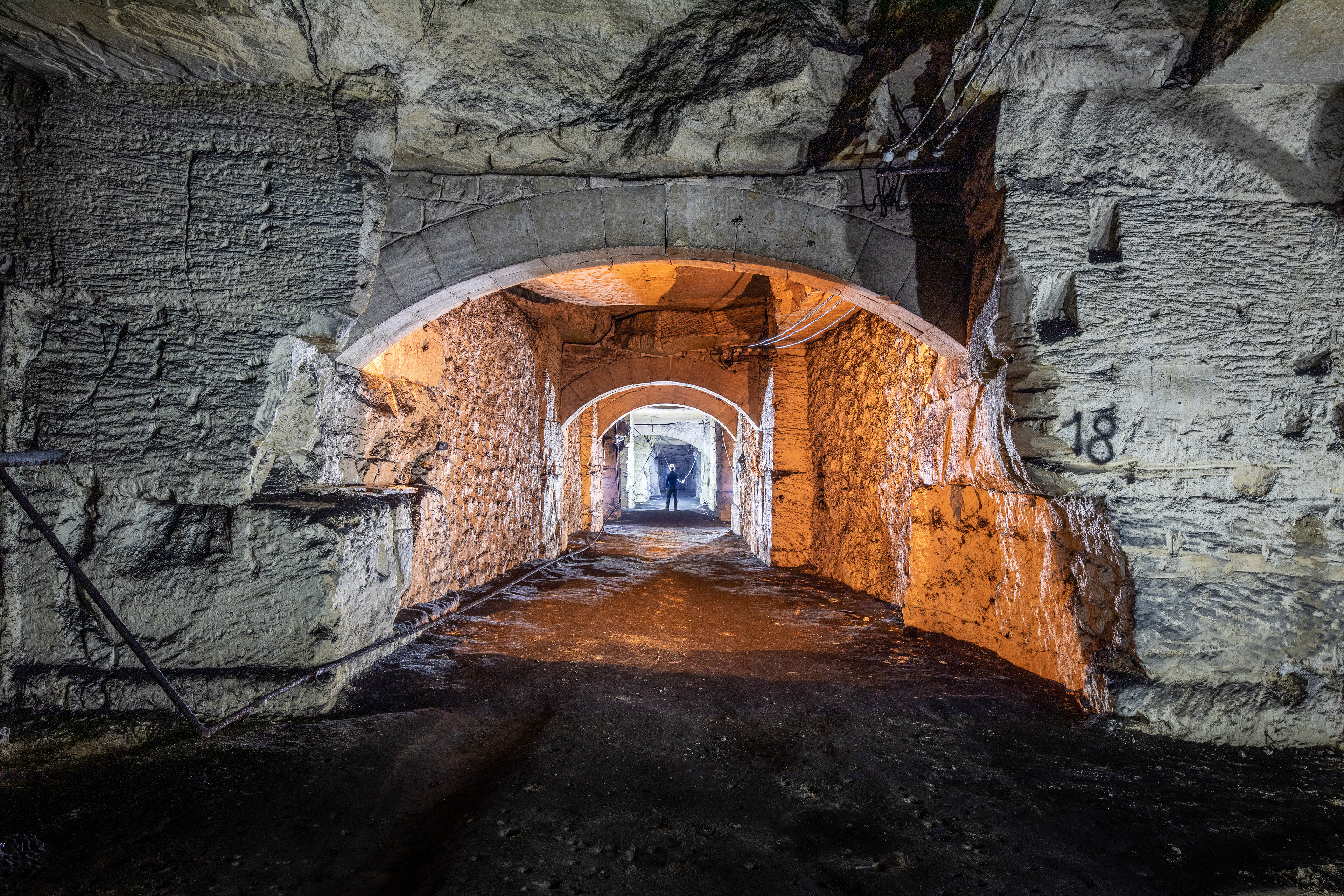

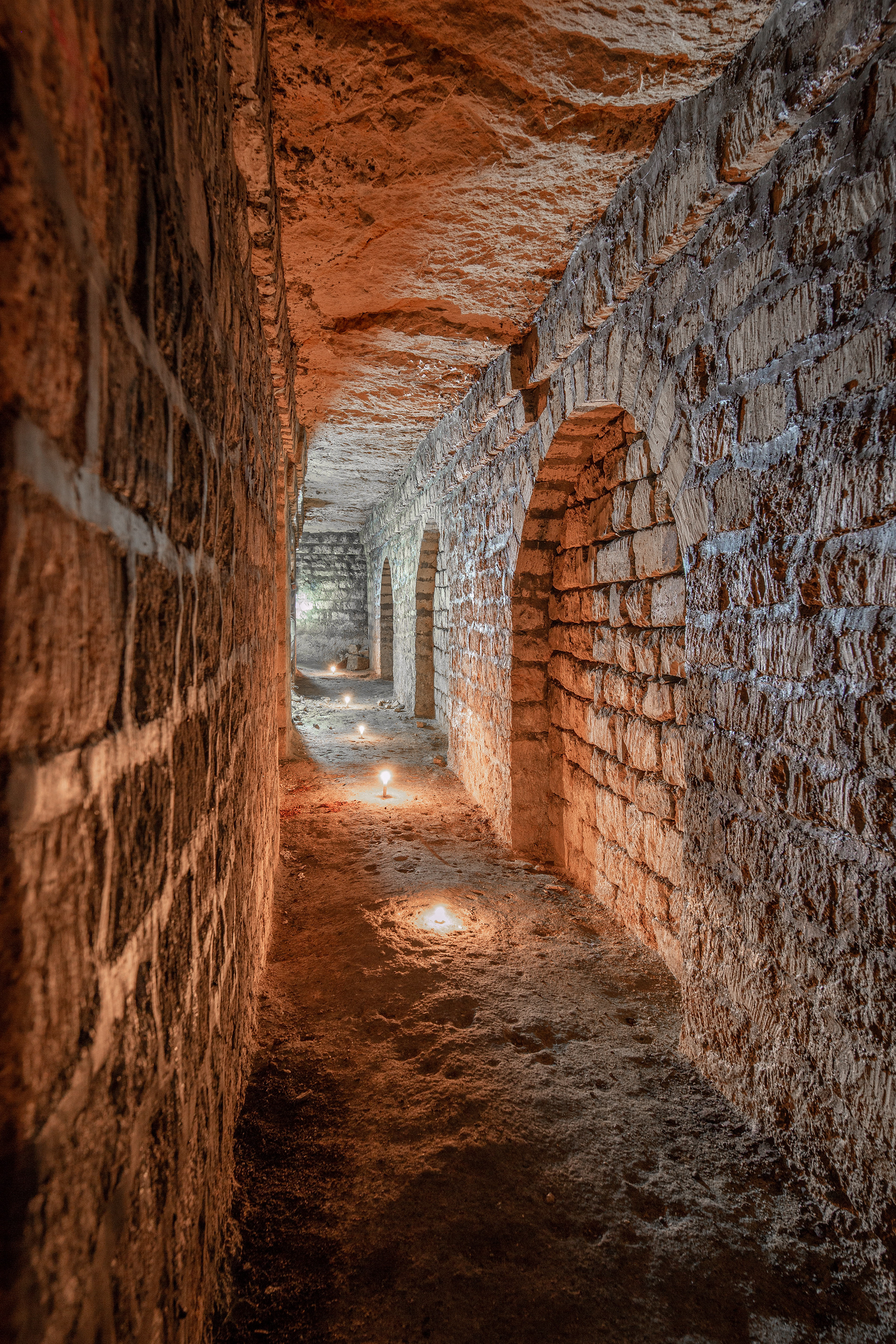

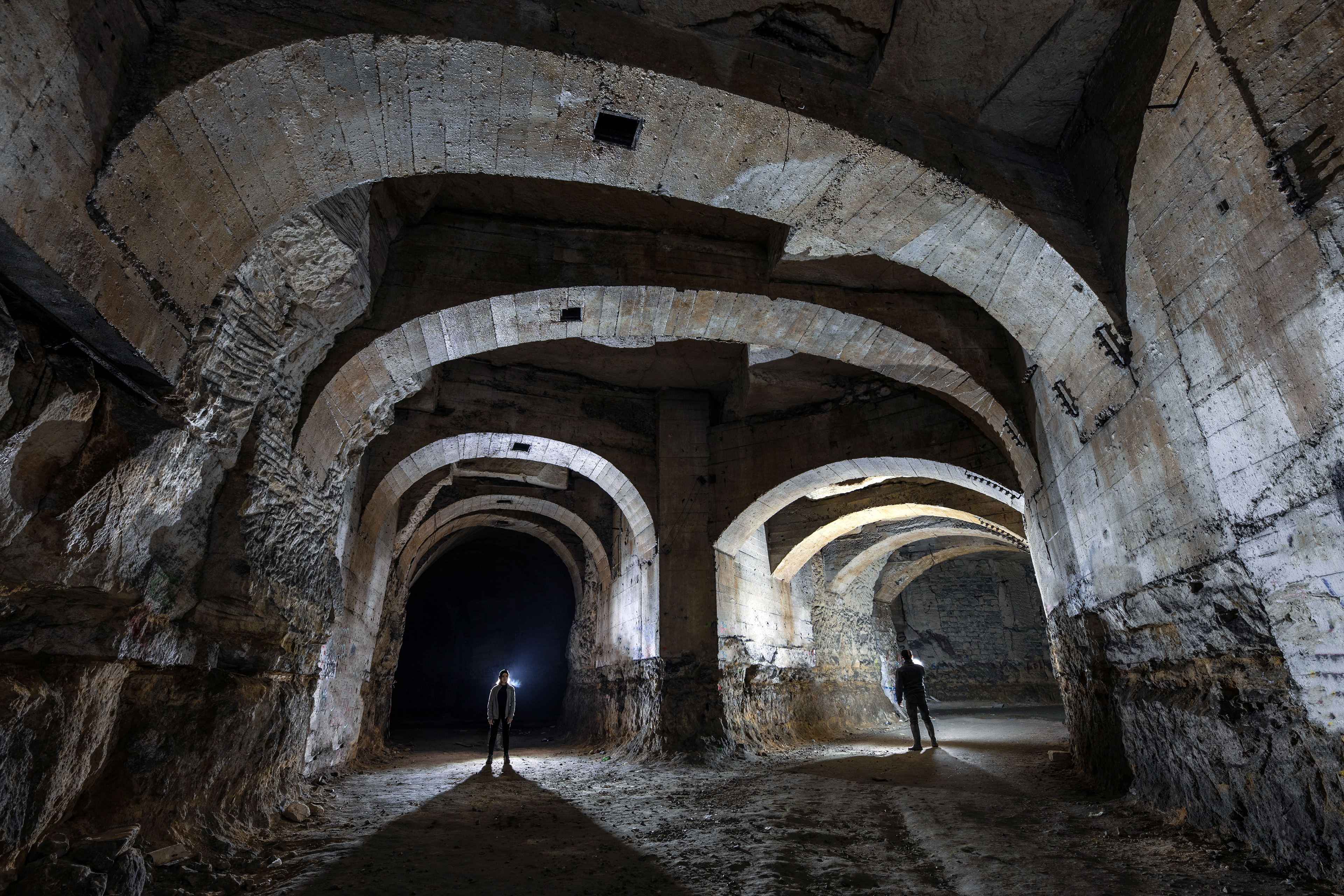

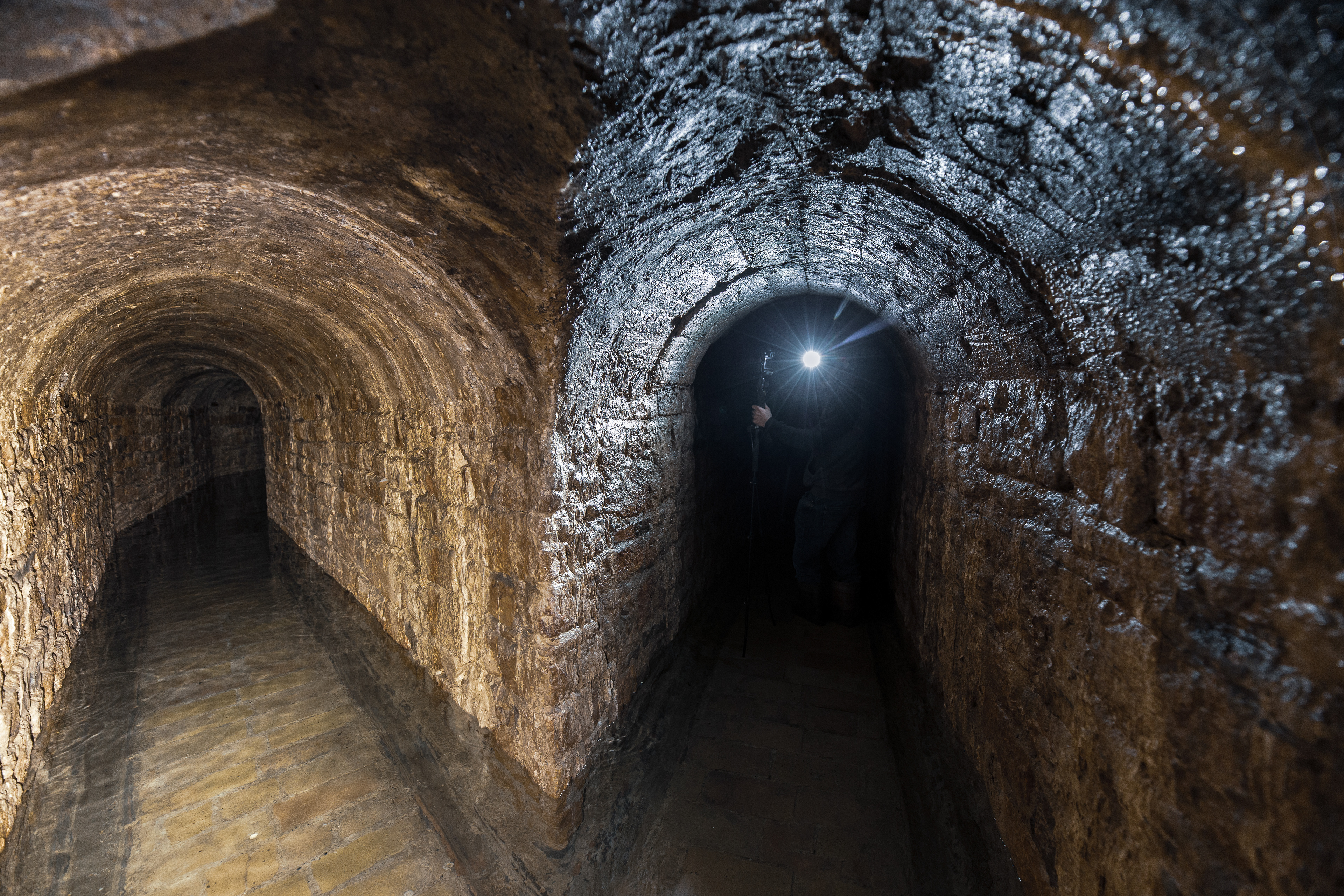

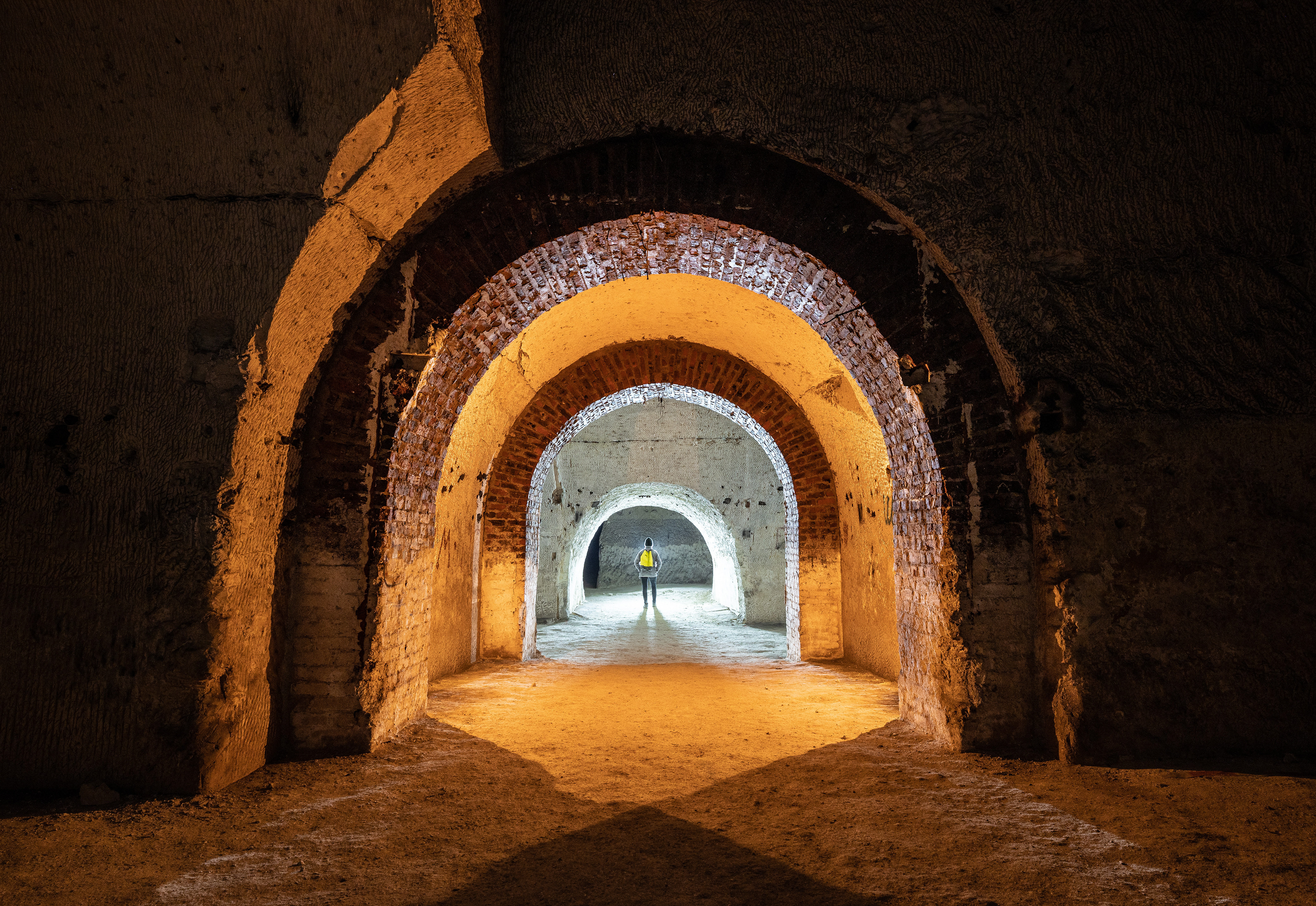

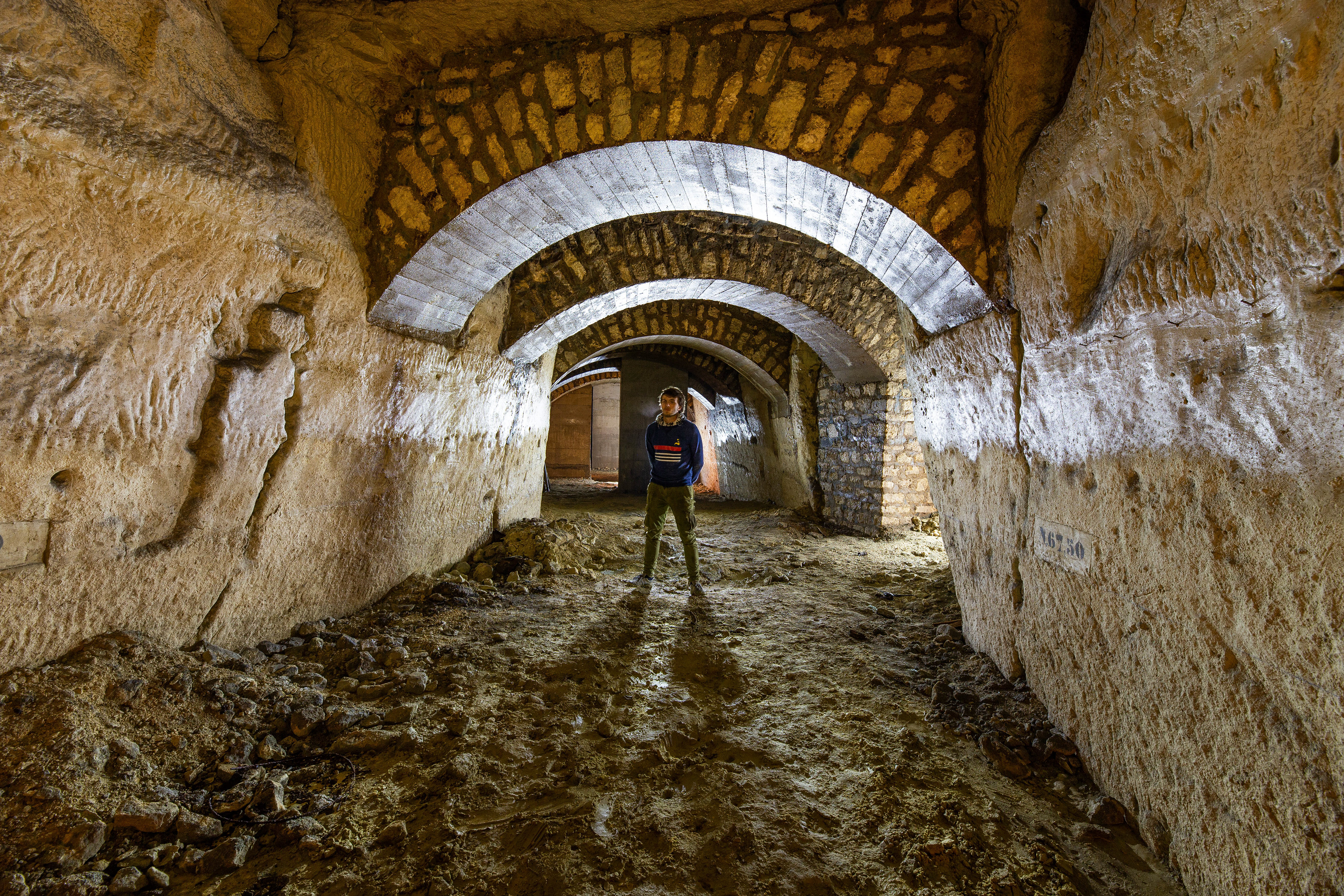

Succession de voûtes

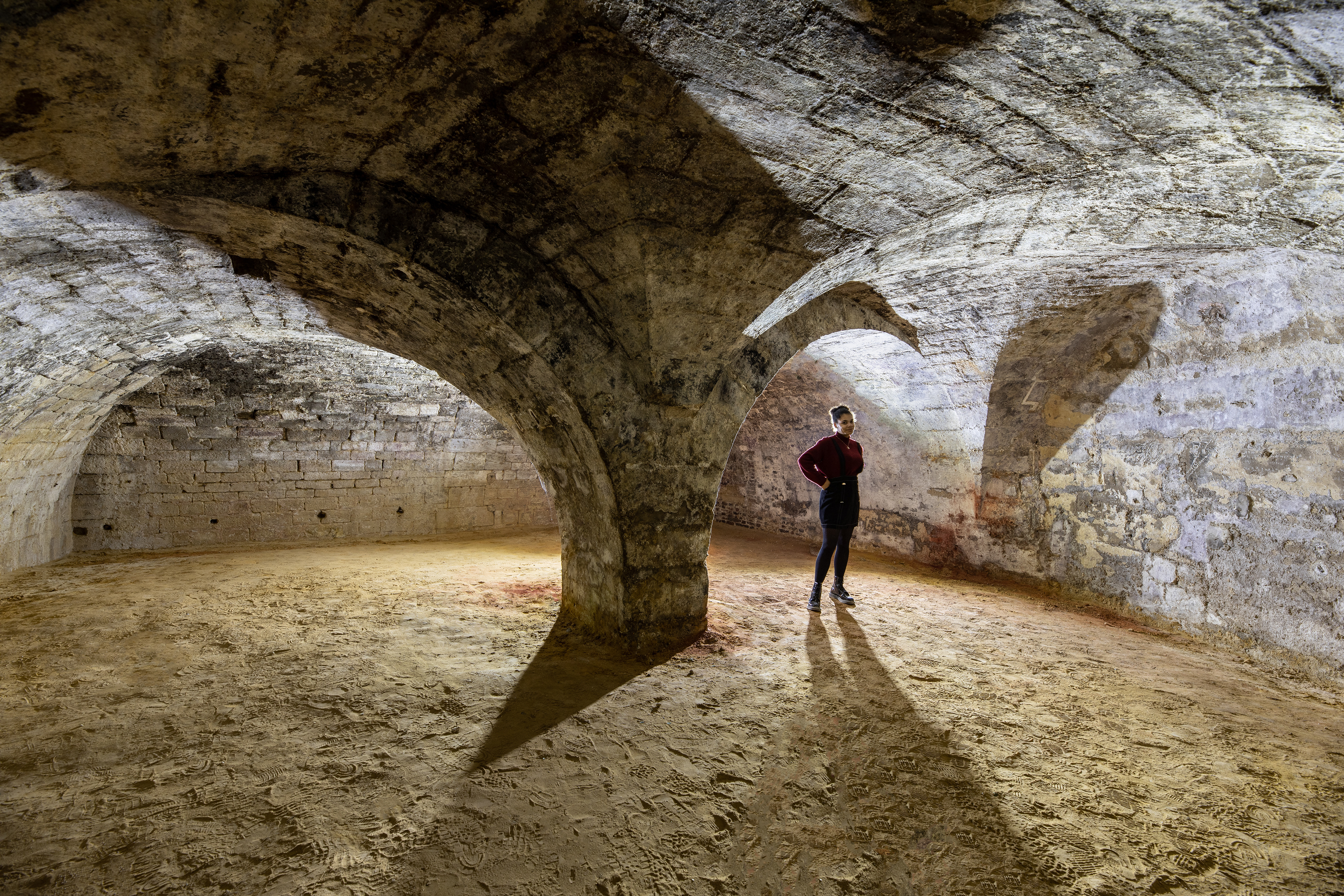

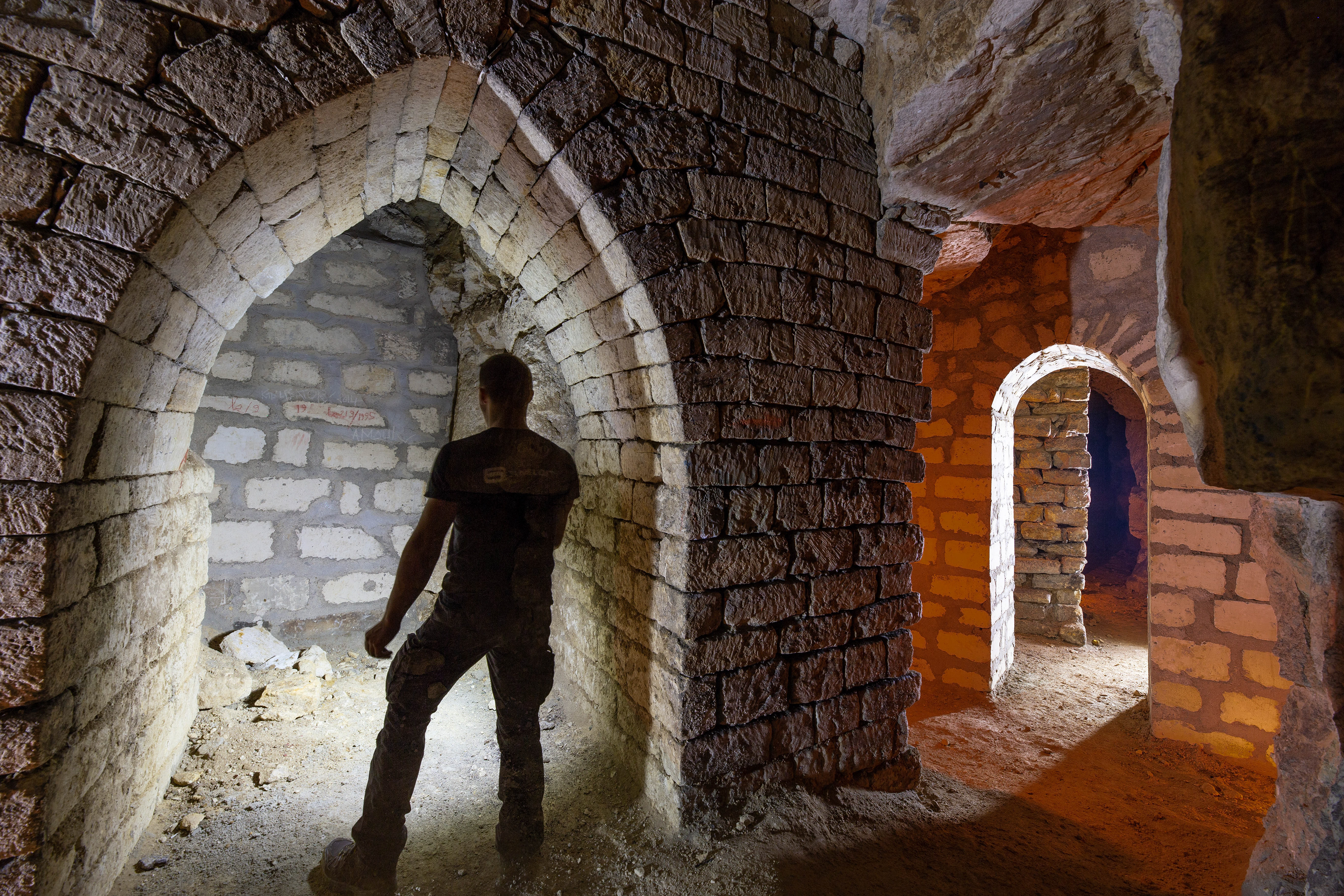

Superbe voûtes

Voûtes de 1874 et coin de pilier maçonné

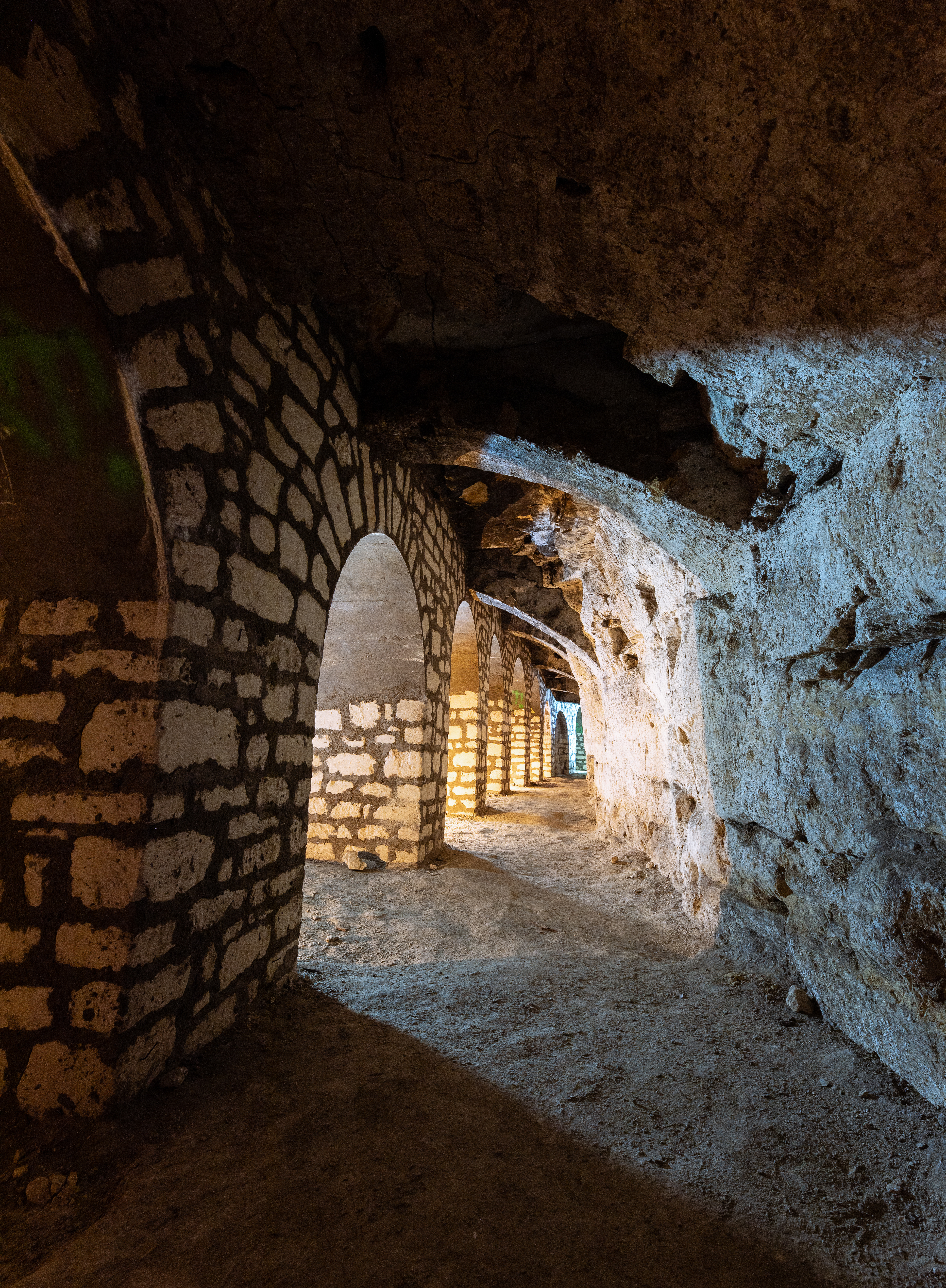

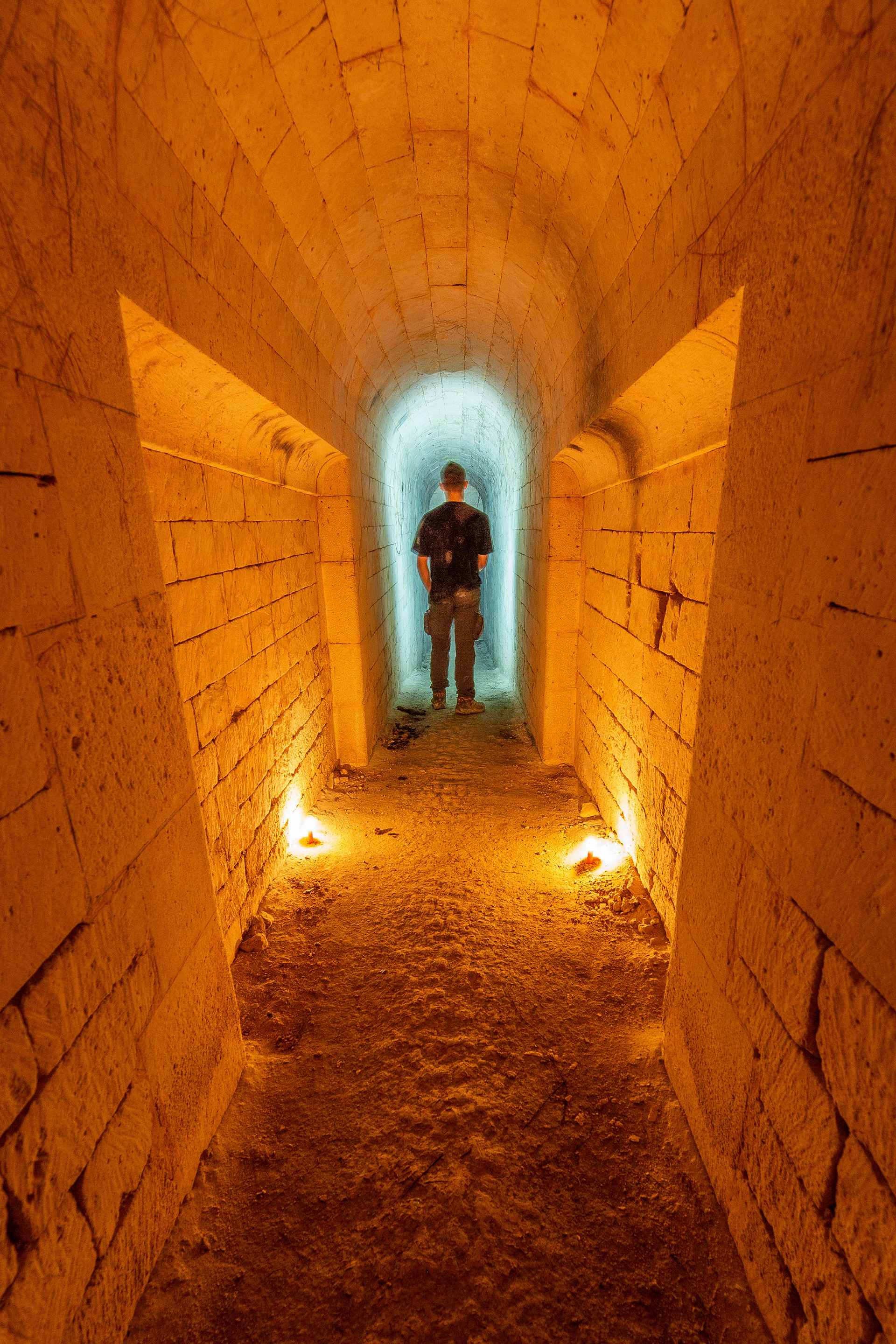

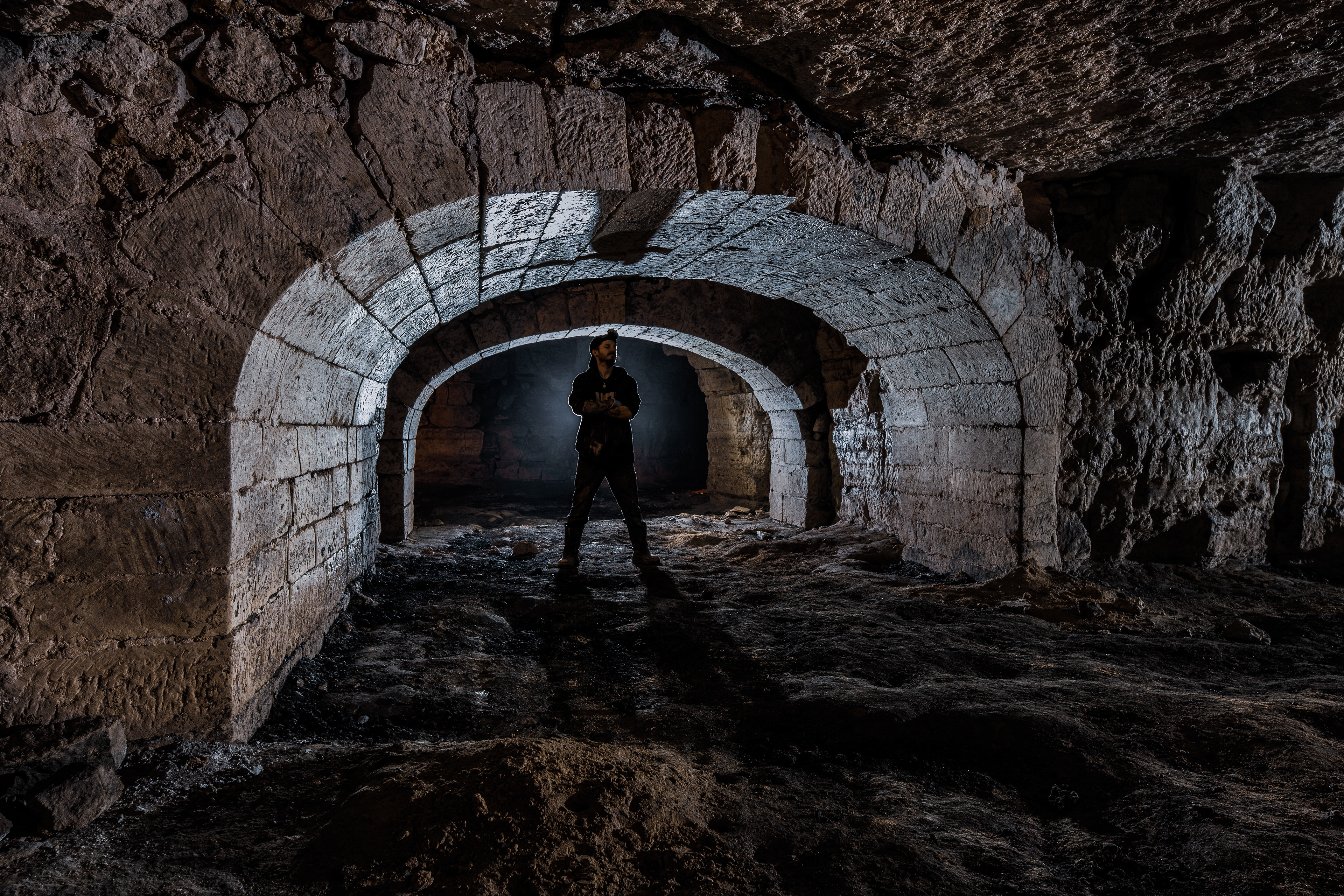

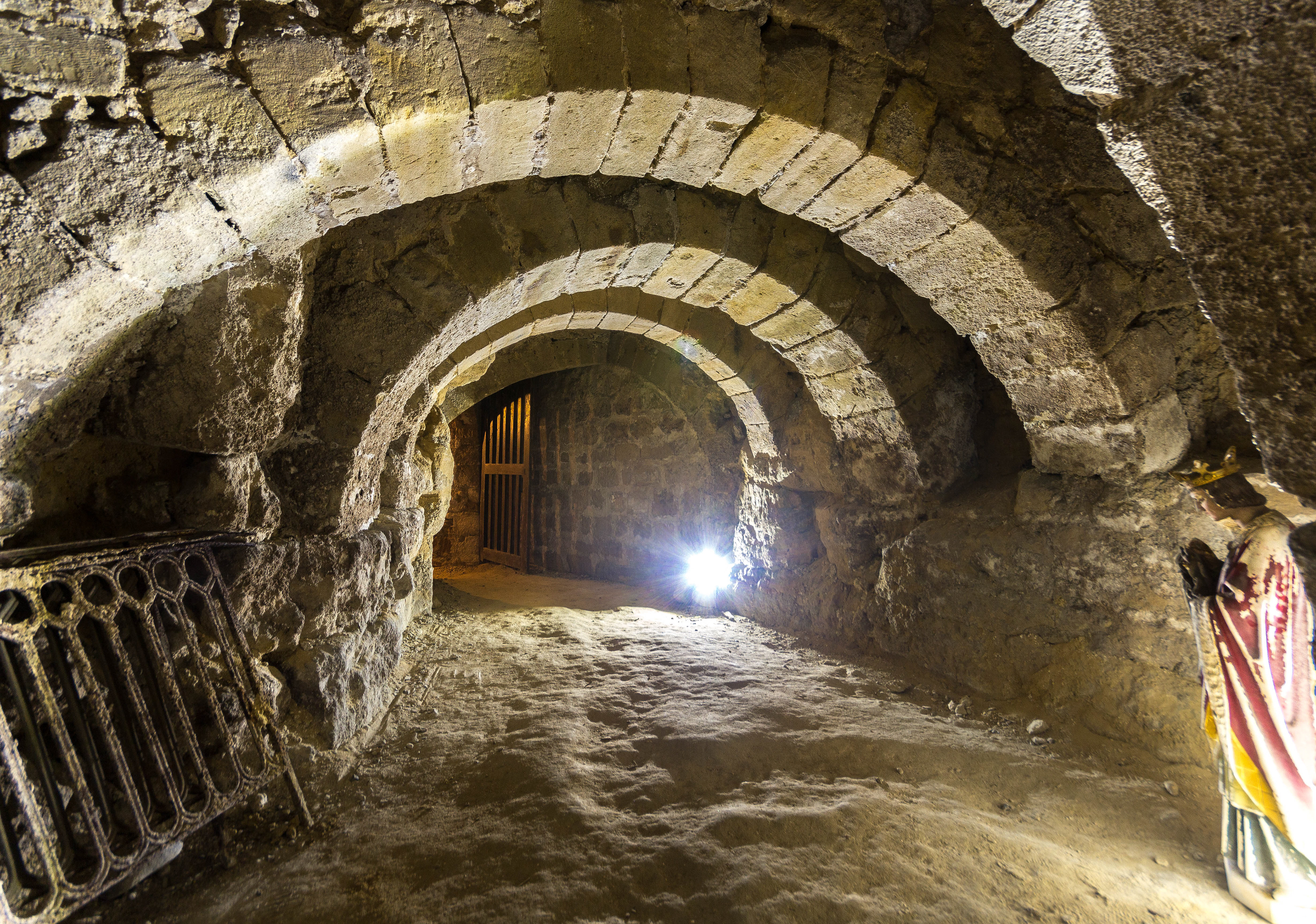

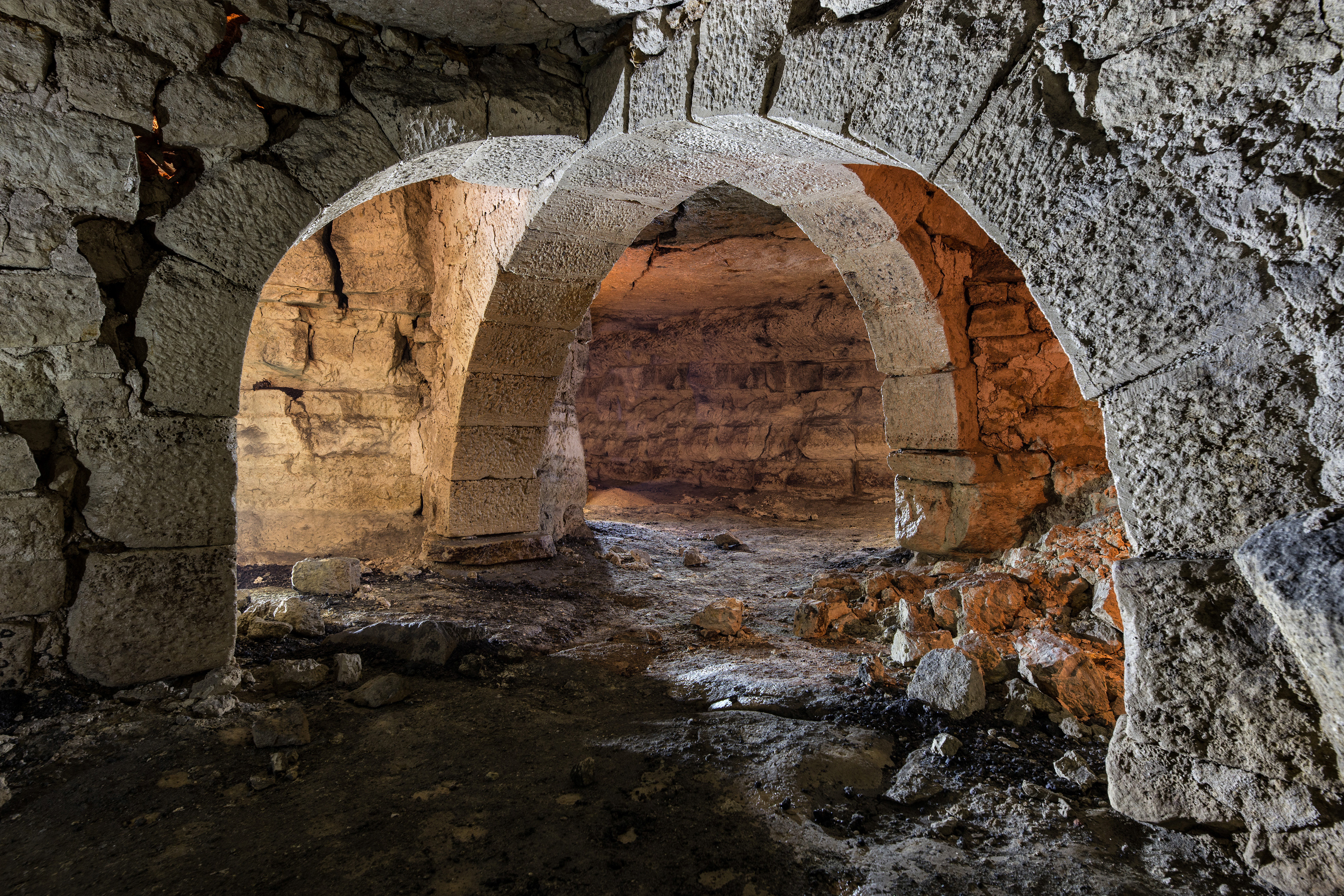

Une belle succession de voûtes

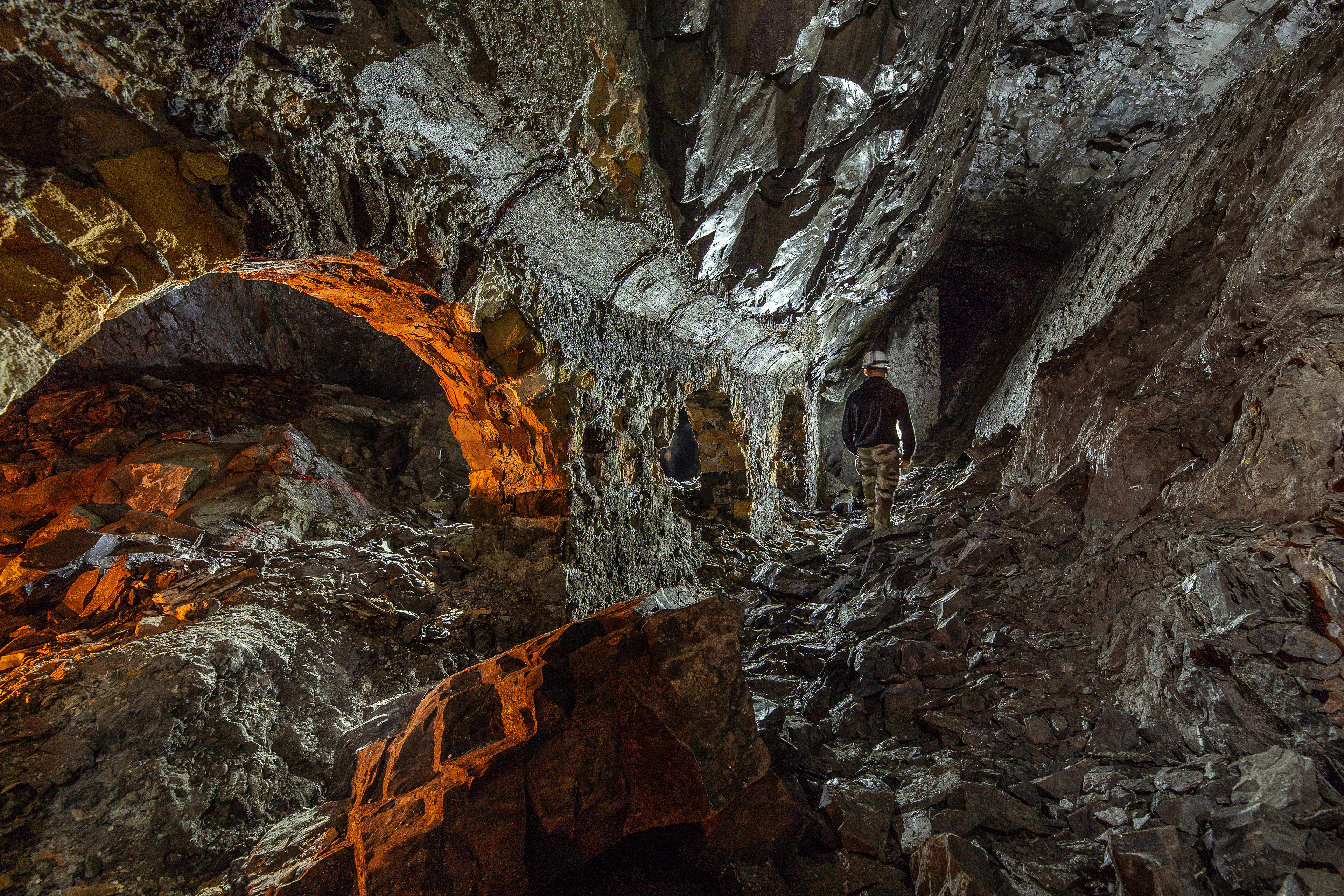

Descente d'une mine de fer

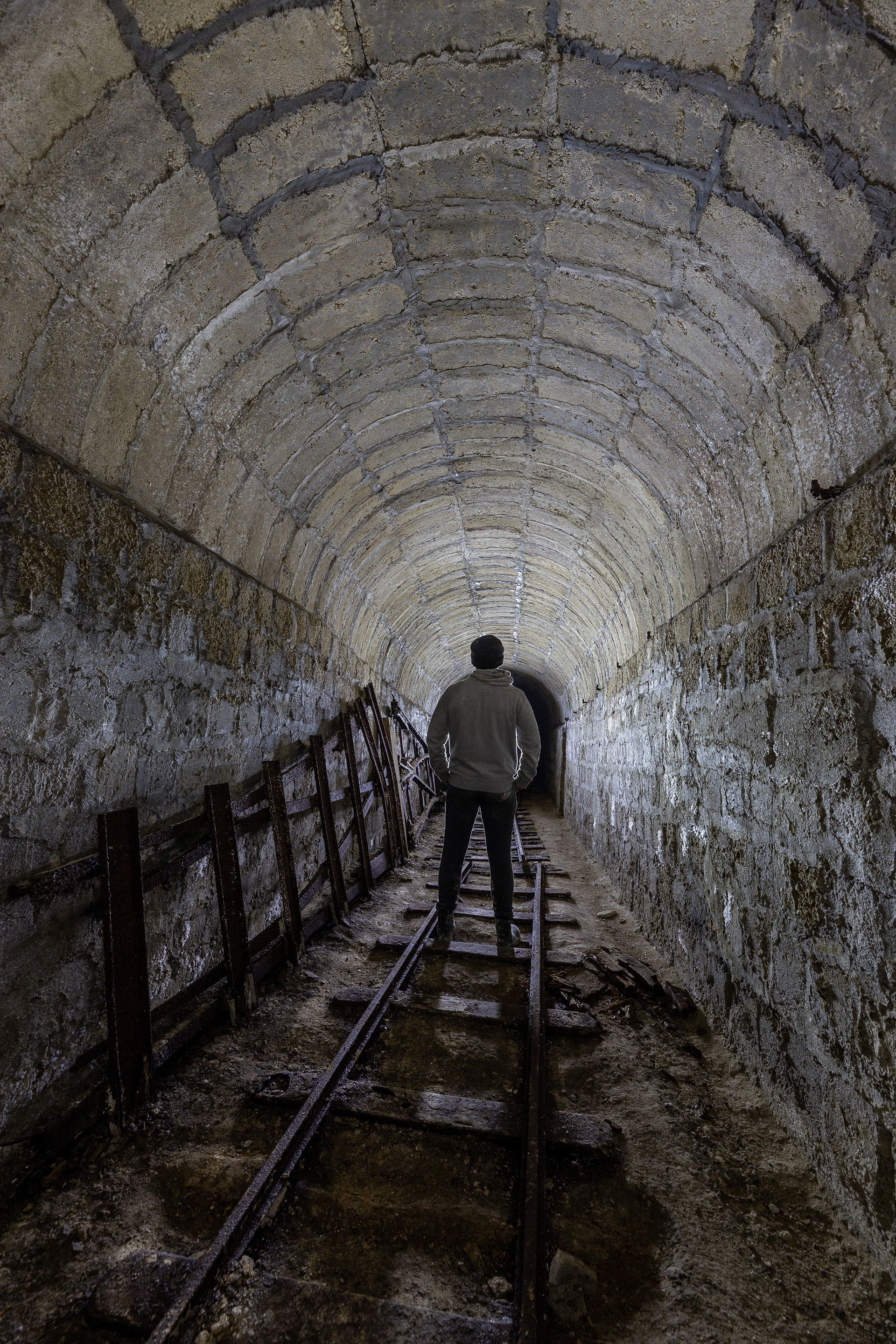

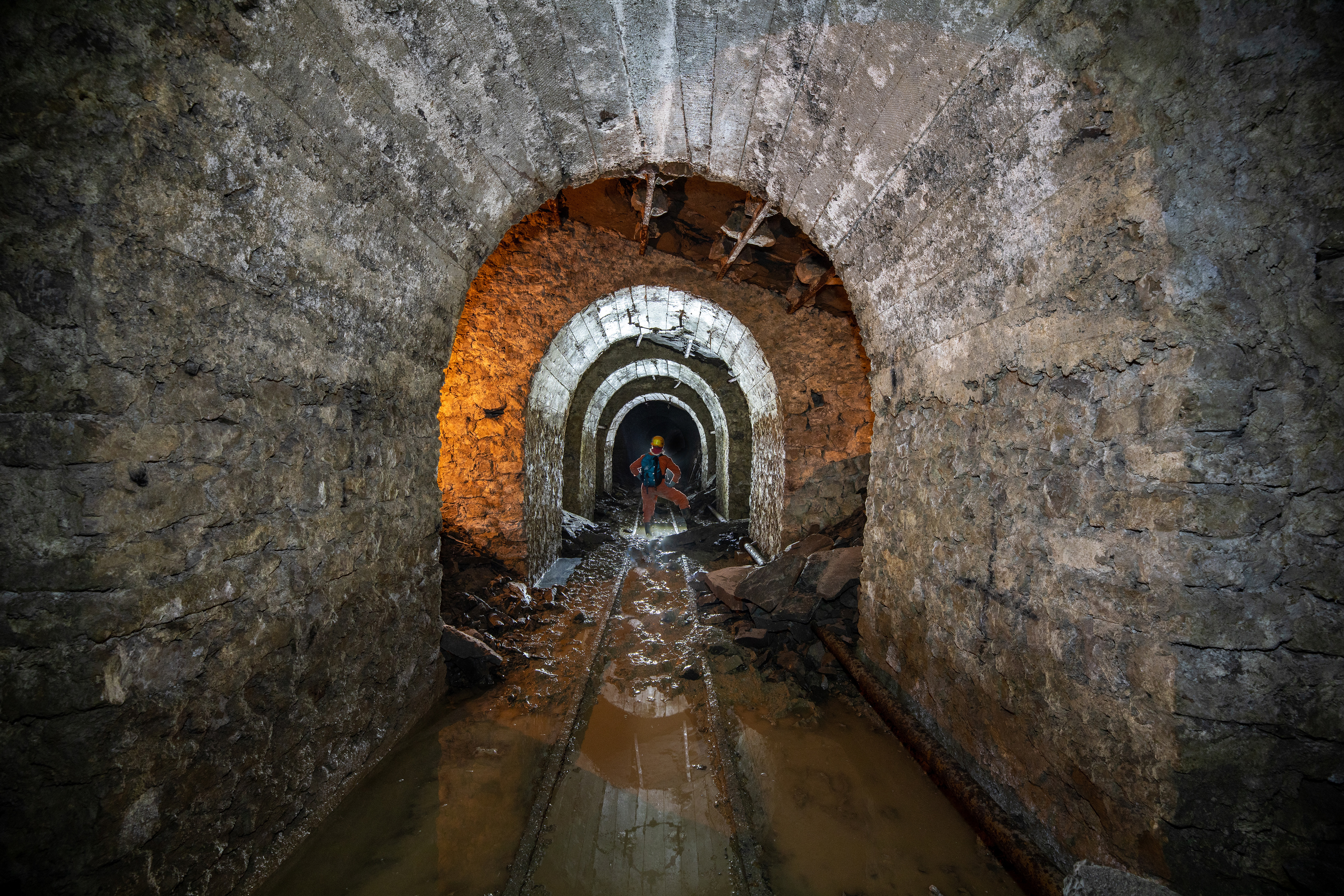

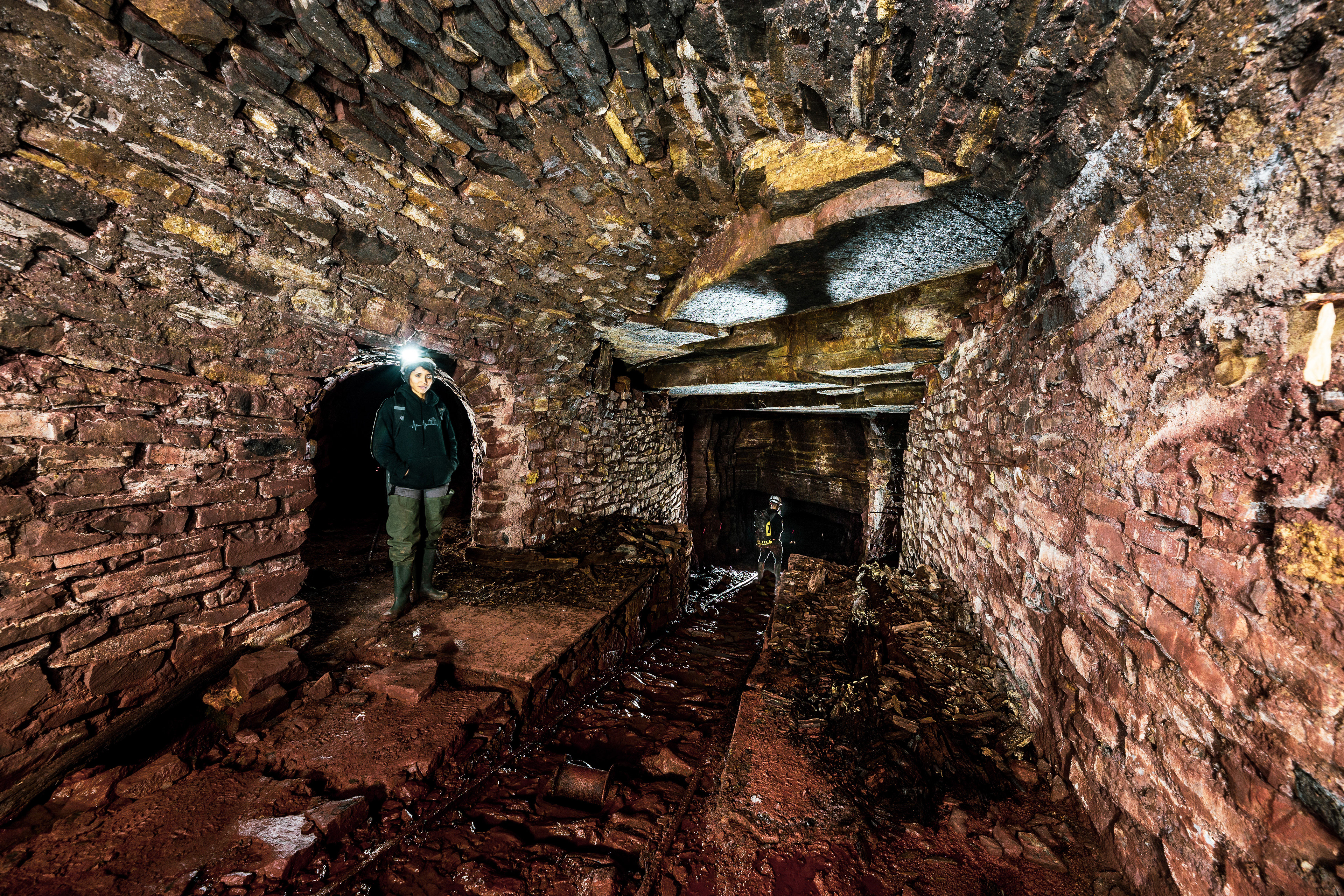

Galerie de roulage maçonnée

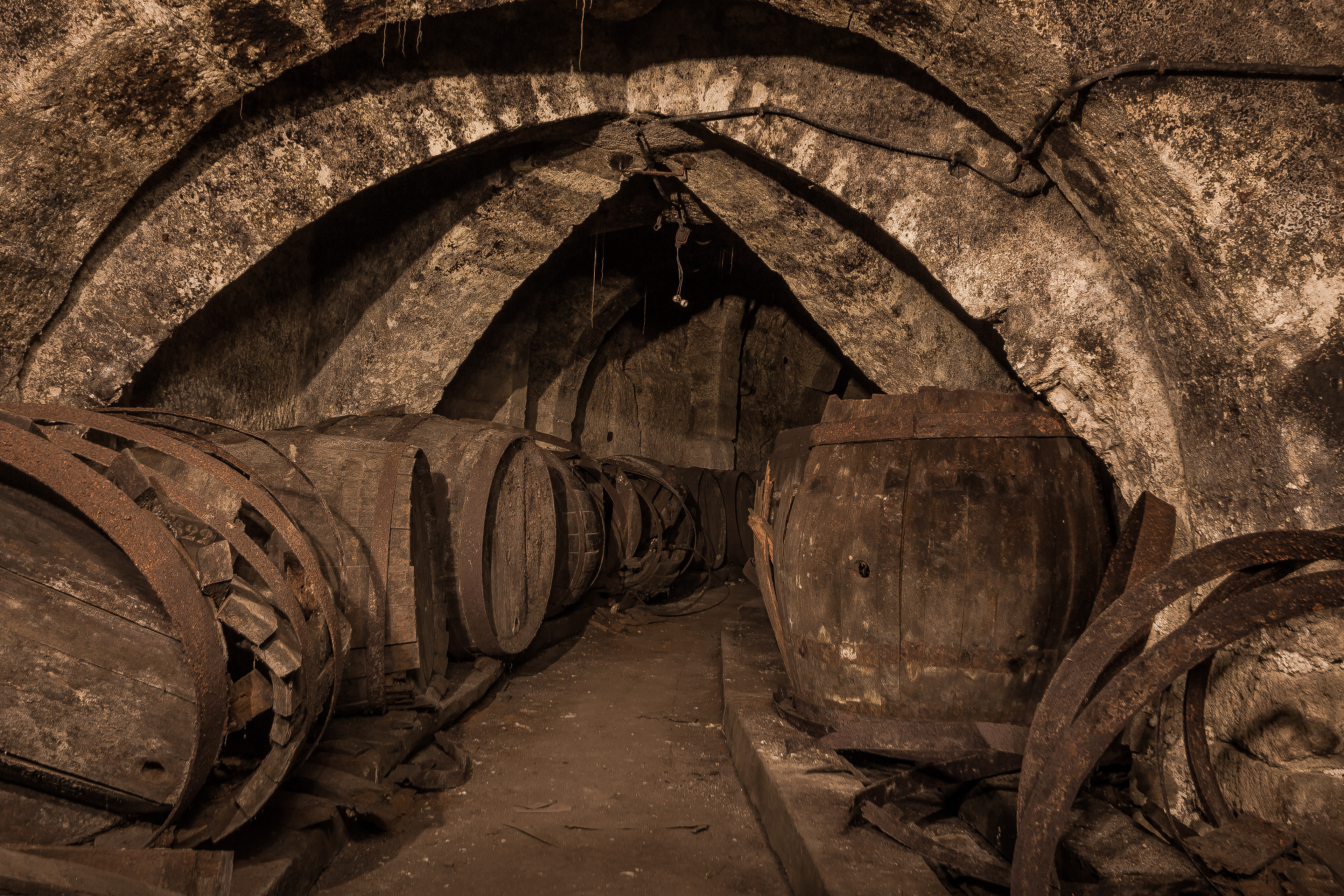

Cave voûtée

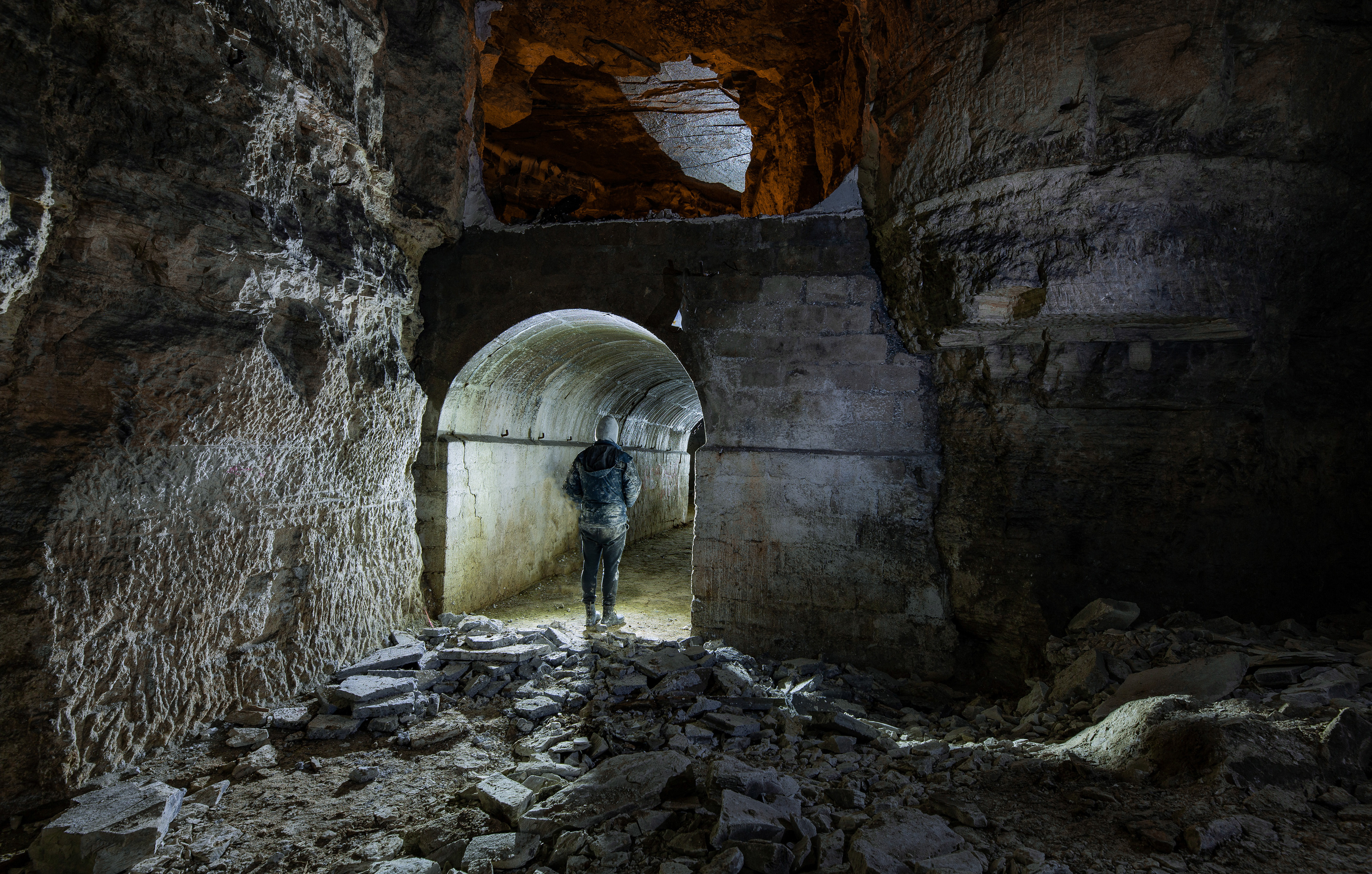

Soutènement permettant de préserver l'unique galerie d'accès en cas de rupture du toit de la carrière

Consolidation de l'unique galerie d'accès

Succession de voûtes

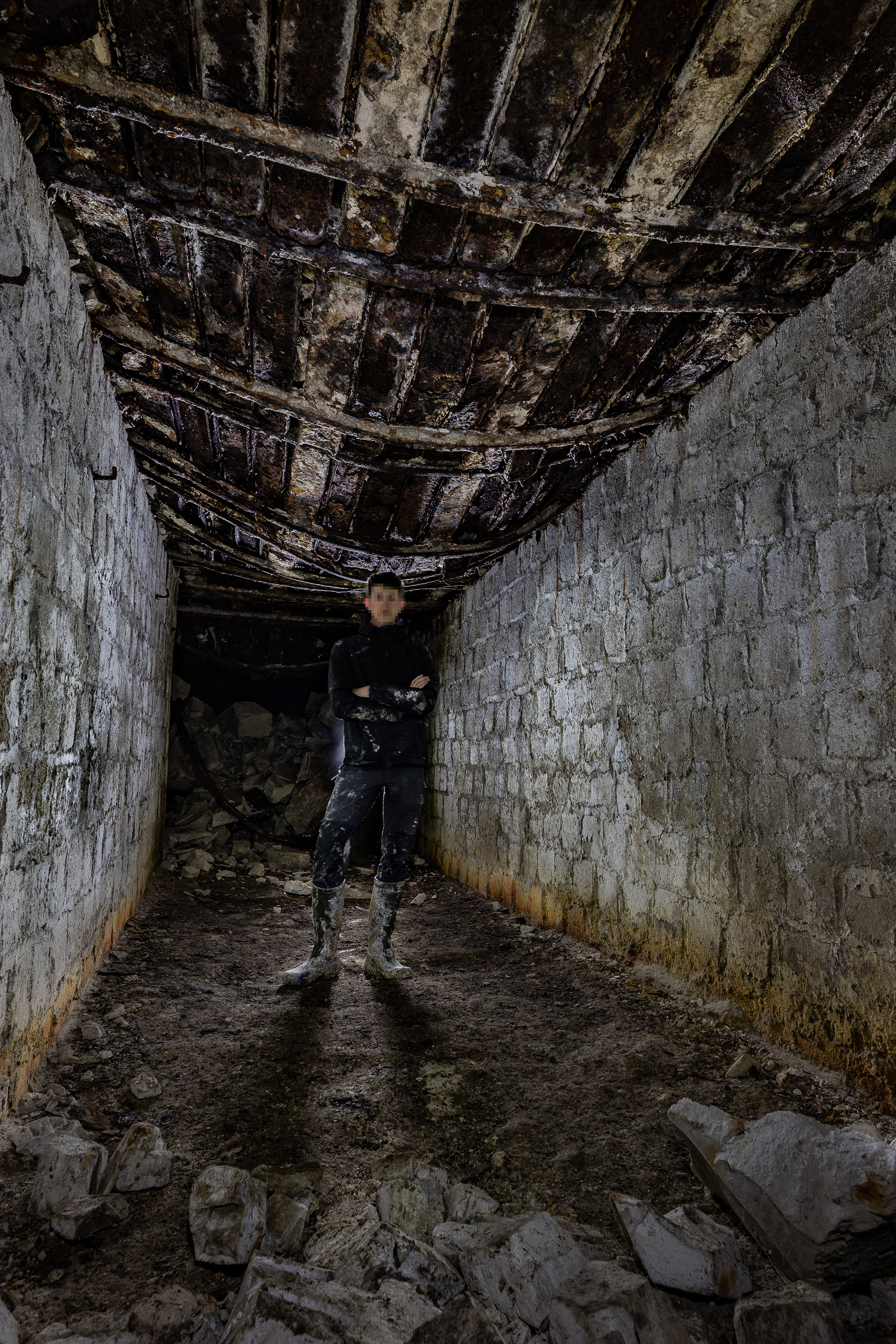

Cintrages en métal

Ancien local d'égoutier sous Paris possédant des rails et wagon, n'existe désormais plus

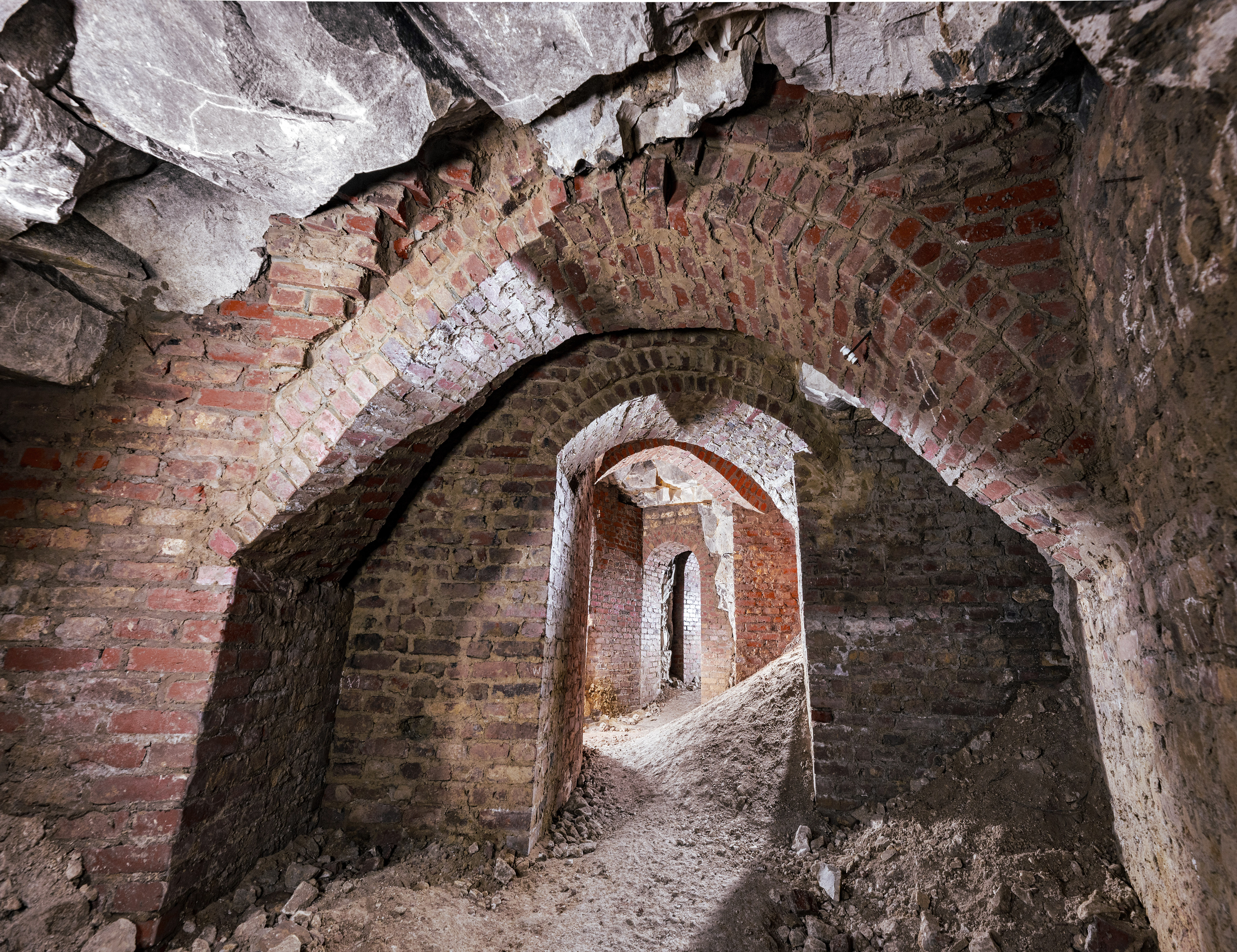

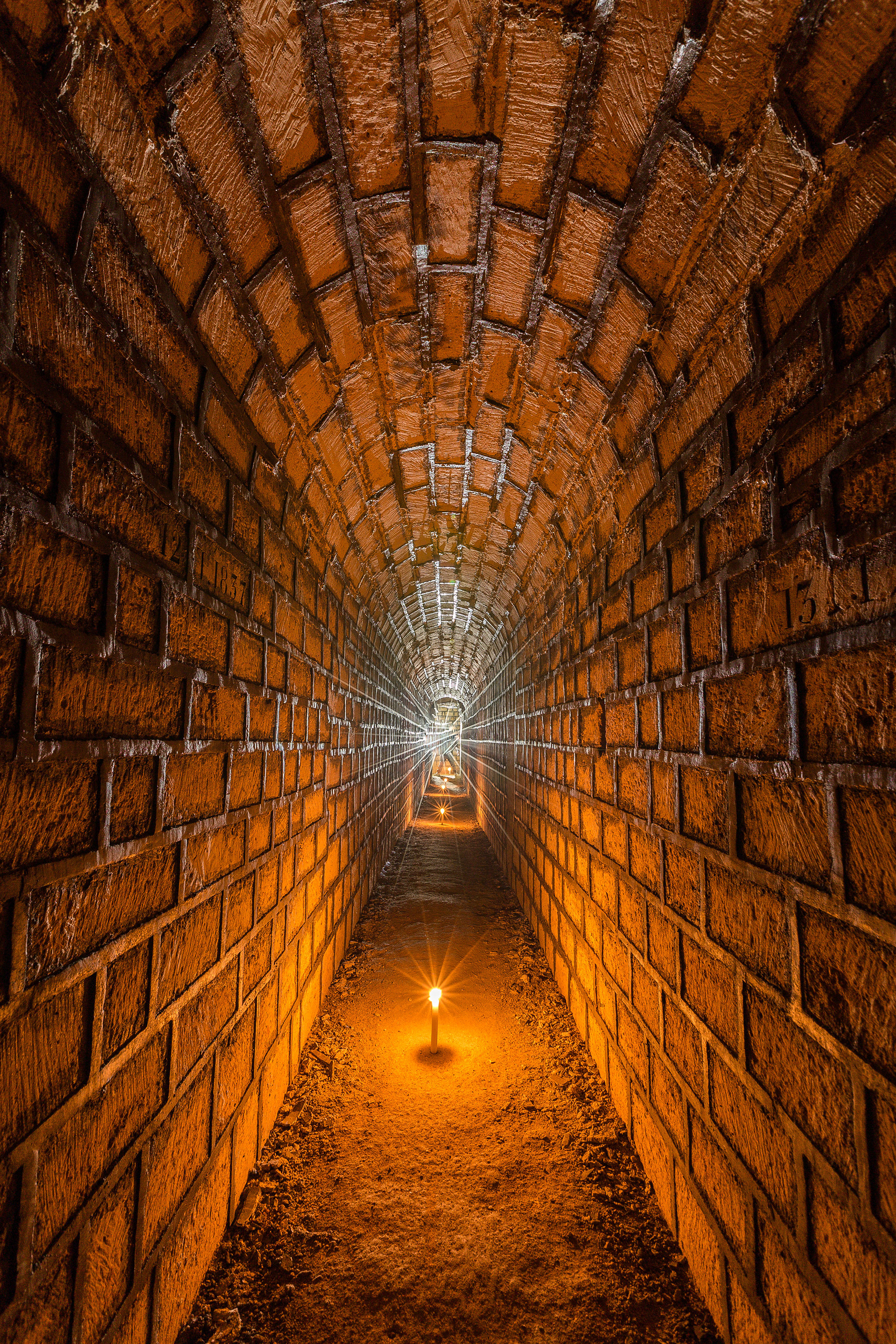

Mur voûté en brique

Voute fissurée en deux et en partie effondrée

De grandes voûtes calcaire

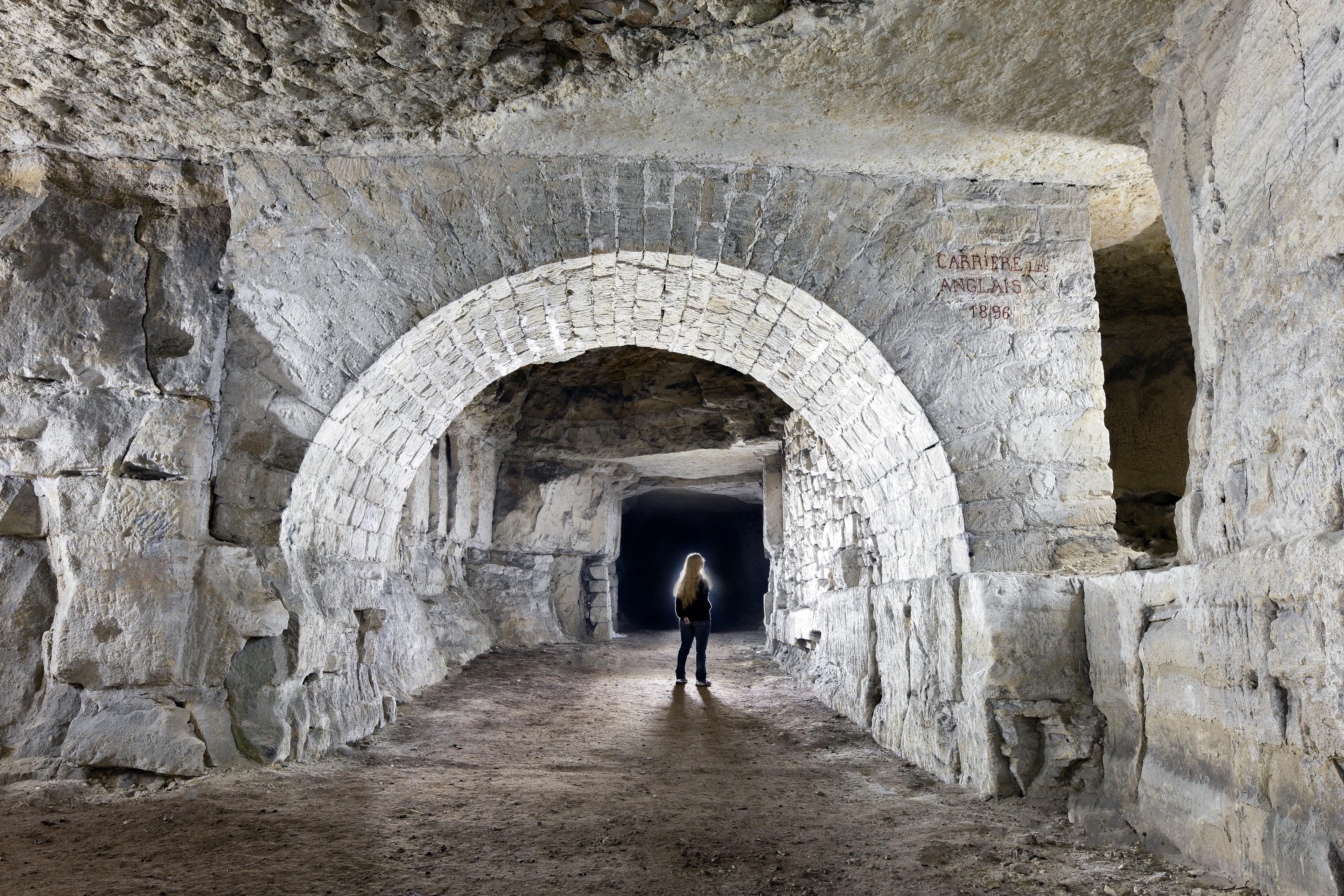

Magnifique voûte datant de 1874

Anciennes voûtes

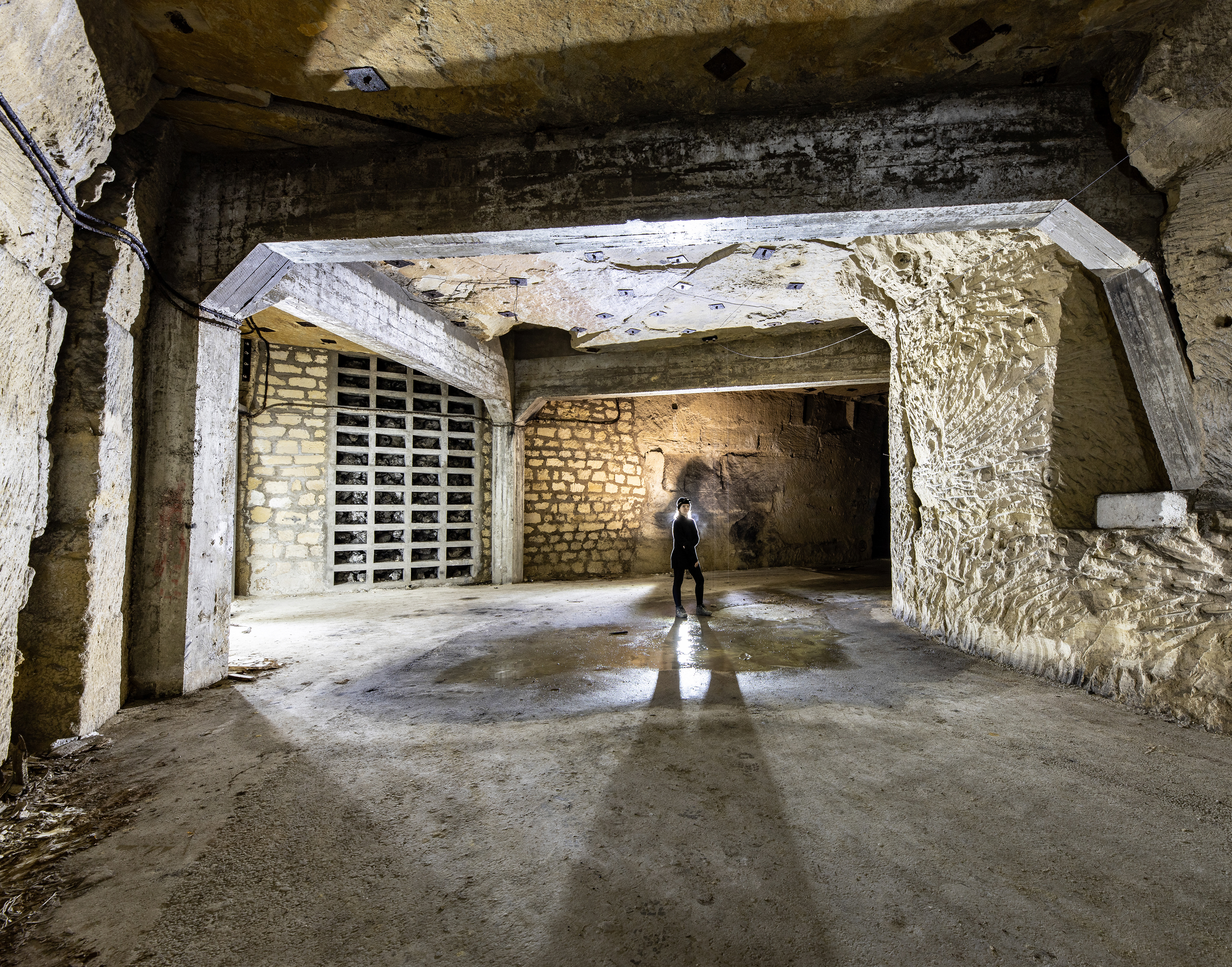

Consolidations bétonnées et mur anti déflagration en arrière plan

Consolidation d'une carrière de craie

Sérié de consolidation en voûte

Salles souterraines du fort de Vaise

Cave gothique voûtée de deux croisées d'ogives séparées par un arc doubleau. Magnifique escalier voûté.

Consolidation avec des étais en bois :

Sous terre ils deviennent rapidement humides et vermoulus.

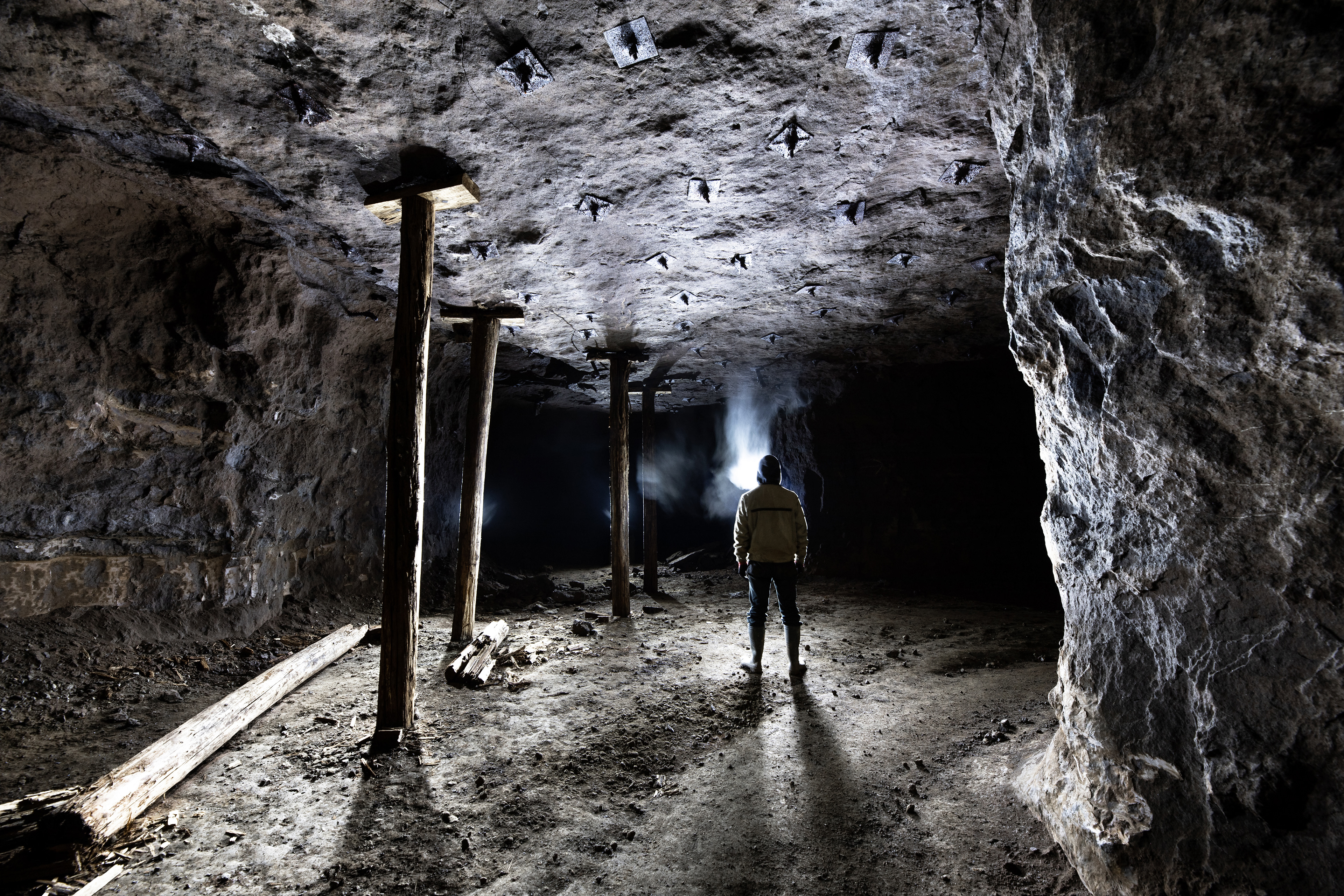

Soutien du ciel avec un étais en bois

Galerie boisée

Poutre en bois complètement moisie

poutres en bois supportant de lourdes charges

Etais de bois dans une mine schiste

Poutre de bois dans une carrière de pierre à ciment

Support du ciel avec des étais en bois

étais en bois dans cette carrière de gypse en hague et bourrage

Les anciennes carrières, sous Paris et en banlieue, ont été confortées au fil du temps par l'inspection générale des carrières.

Leur consolidation donne lieu, des siècles après, à des paysages aussi divers qu'étonnants. Ces galeries souterraines ont désormais pour la plupart seulement une fonction d'inspection, quand elles ne sont pas tout simplement supprimées par le biais d'injection massive de béton sous pression. Ces clichés n'en sont qu'un florilège.
